特性

产品详情和应用

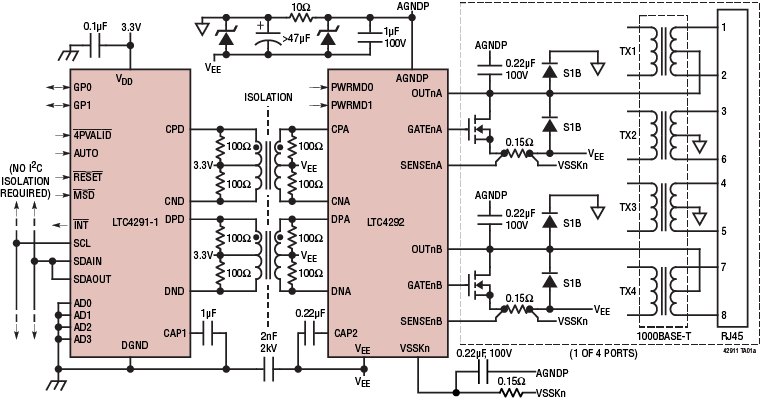

LTC4291-1 / LTC4292 芯片组是一款 4 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3bt Type 3 和 Type 4 规范的以太网供电 (PoE) 系统中使用而设计。LTC4291-1 / LTC4292 为给符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电进行设计。LTC4291-1 / LTC4292 芯片组通过利用低 RDS(ON) 外部 MOSFET 和每个电源通道 0.15Ω 的检测电阻器实现了业内较低的热耗散。变压器隔离型通信协议替代了昂贵的光电耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。

高级电源管理功能包括每端口 14 位电流监视、可编程电流限制和预选端口的通用快速关断。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 检测使用一种专有的多点检测机制，因而对 PD 误识别具有卓越的抗扰能力。支持自动分类 (autoclass) 和 5 事件物理分类。LTC4291-1 / LTC4292 包括一个可在高达 1MHz 频率下运行的 I²C 串行接口。LTC4291-1 / LTC4292 可通过引脚或 I²C 进行编程，以协商高达 71.3 W 的 PD 接收功率。
