ADI亚德诺 LTC9101-3 产品介绍

2026-03-09 0次

特性

完全符合IEEE 802.3at（2类）PSE
最多16个PSE端口
完全自主系统级电源管理器
- 无需主机处理器
系统级PoE LED控制器
- 各端口状态和故障LED
- 具有迟滞效应的供电过载LED
eFlash可编程系统设置
- 端口和系统级功率阈值
- LED映射和闪烁率
- 端口电源优先级

受 ECC 保护的 eFlash 和数据 RAM
可靠性极高的多点 PD 检测
每通道最低功率路径损耗
- 100mΩ 检测电阻
- 57mΩ或更低的MOSFET R_DS(ON)
光电元件隔离，无需隔离式 3.3V 电源

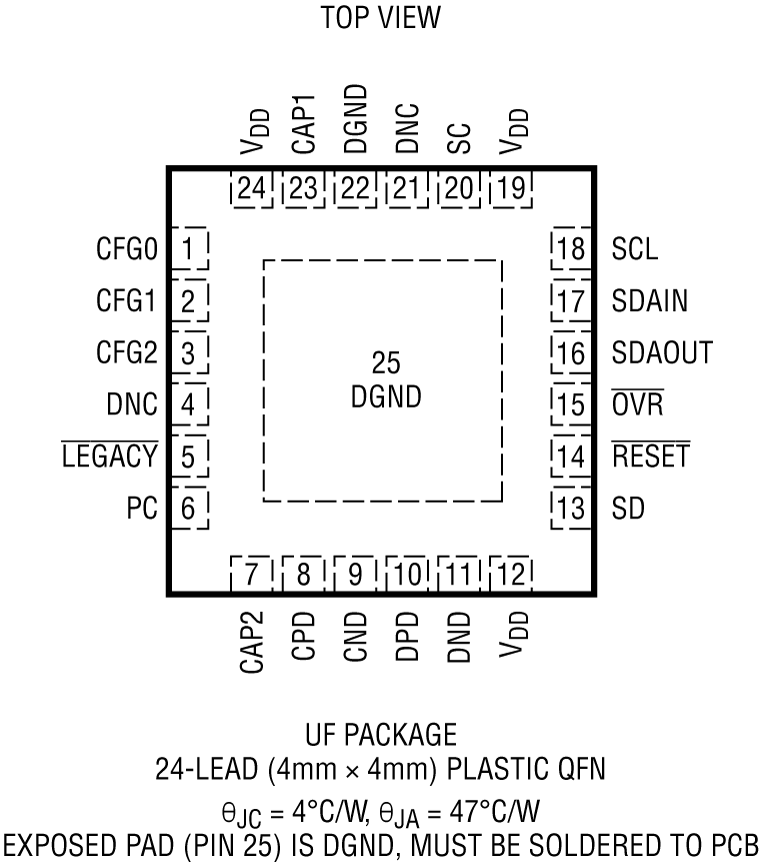

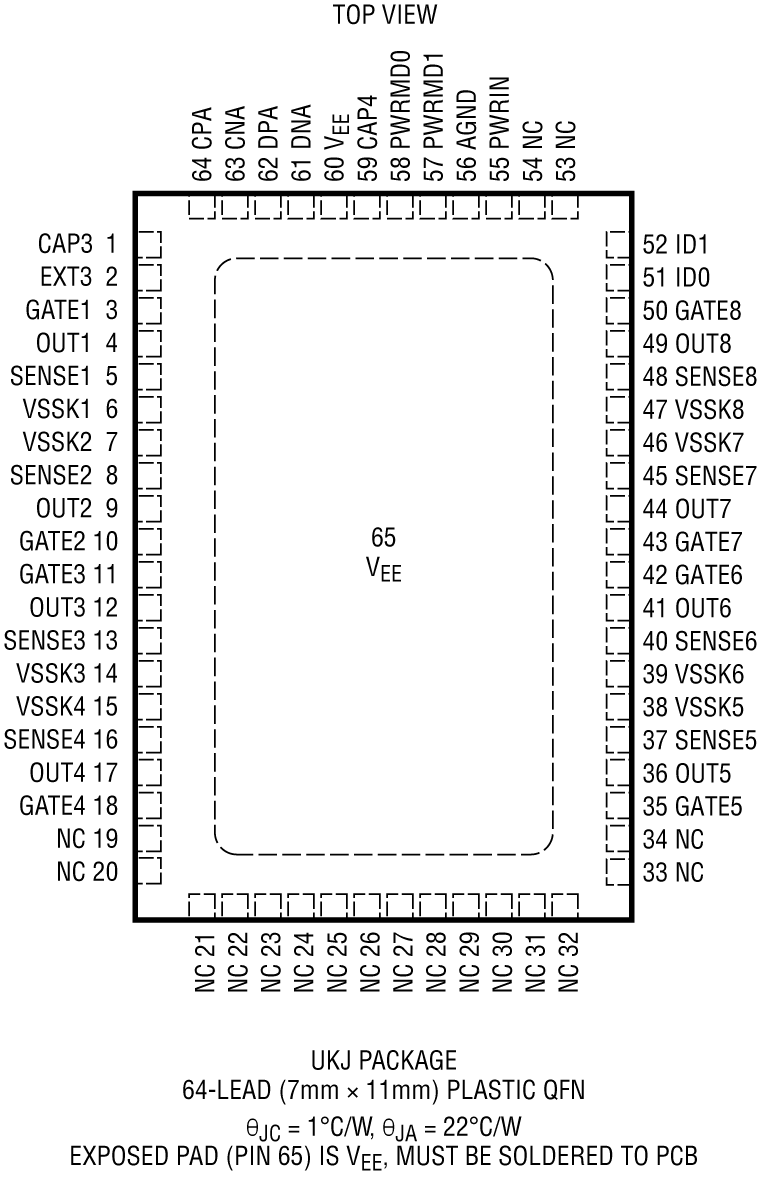

采用64引脚 7mm×11mm（LTC9103）和24引脚4mm×4mm（LTC9101-3）QFN封装

产品详情和应用

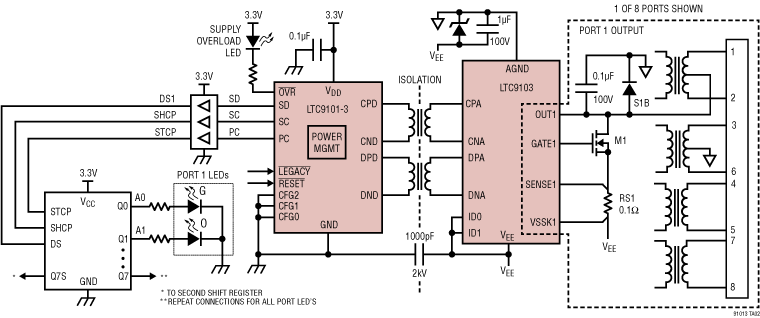

LTC9101-3/LTC9103芯片组是一款8/16端口供电设备(PSE)控制器和电源管理器，可用于符合IEEE 802.3at要求的以太网供电(PoE)系统。LTC9101-3可在所有端口上管理用户定义系统级功率预算。端口电源根据系统电源可用性、初始物理分类和上电后端口动态功耗自动分配。

LTC9101-3根据端口号（端口1具有最高优先级）确定端口电源的优先级，并自动从较低优先级端口移除电源，以适应较高优先级端口要求。

LTC9101-3具有控制外部串行LED驱动器的接口。LED指示包括端口开启、端口关闭、端口电源被拒和端口故障状态。电源过载LED指示系统电源使用接近电源限制或端口电源被拒。

LTC9101-3可在无主机的情况下工作。配置通过引脚设置和基于I²C的闪存编程来完成。

LTC9101-3自动执行符合802.3at要求的检测、分类上电、电源开启和故障管理。

应用

小型企业PoE PSE交换机/路由器
