ADI亚德诺 LTC9101-2B 产品介绍

2026-03-09 0次

特性

完全符合 IEEE 802.3bt 3 类 2 对 PSE
多达 48 个 PSE 端口，每个端口有一个电源通道
可耐受 +80V/–20V 电压的端口引脚
受 ECC 保护的 eFlash 和数据 RAM
行业领先的电源路径效率
- 100mΩ 检测电阻
- 30mΩ 或更低 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源

可靠性极高的多点 PD 检测
连续电压、温度和电流监控
与 1MHz I²C 兼容的串行控制接口
引脚或 I²C 可编程 PD 电源
采用 24 引脚 4mm × 4mm (LTC9101‑2B) 封装和 64 引脚 7mm × 11mm (LTC9102) QFN 封装

产品详情和应用

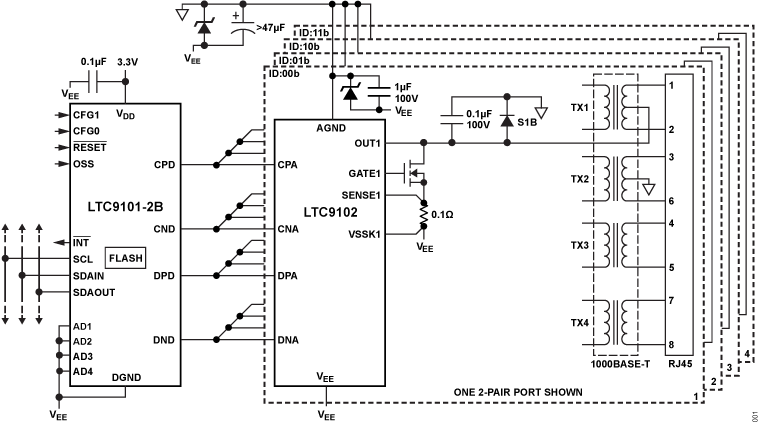

LTC^®9101-2B/LTC9102 芯片组是一款 12/24/48 端口供电设备 (PSE) 控制器，设计用于符合 IEEE 802.3bt 标准的 3 型 2 对以太网供电 (PoE) 系统。LTC9101-2B/LTC9102 设计用于为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC9101-2B/LTC9102 芯片组利用低 RDS(ON) 外部 MOSFET 和每个电源通道 0.1Ω 检测电阻，实现业内最低的散热量。变压器隔离通信协议取代了昂贵的光耦合器和复杂的隔离 3.3V 电源，从而显著节省了 BOM 成本。

先进的电源管理功能包括每端口 14 位电流/电源监控、可编程限电源限制和预选端口的通用快速关断。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 2 事件物理分类。LTC9101-2B/LTC9102 包括一个可工作频率高达 1MHz 的 I2C 串行接口。LTC9101-2B/LTC9102 可通过引脚或 I²C 编程，将 PD 供电功率调至最高 25.5W。

应用

PoE PSE 交换芯片/路由器和中跨
