ADI亚德诺_TMCM-3216_产品介绍

ADI亚德诺 TMCM-3216 产品介绍

2026-03-09 0次

特性

3 轴步进电机控制器/驱动器
24V (10V–30V) 电源电压范围
3x 1.5ARMS（2A_RMS 峰值）电机电流
八点硬件斜坡发生器
StealthChop™/SpreadCycle™
每个电机轴的 REFL/REFR 参考开关输入
每个电机轴的 A/B/N 编码器输入

4x 数字输入/输出，24V 推挽或高侧开关
2 模拟输入，0V–10V
RS485/CAN/USB 接口
85 毫米 x 55 毫米（信用卡大小）
上电时自动分配板地址（可选）
TMCL，CANopen

产品详情和应用

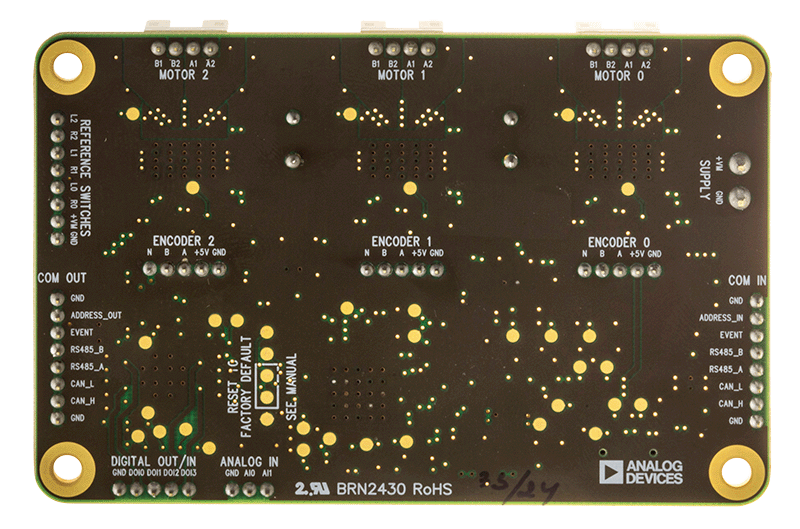

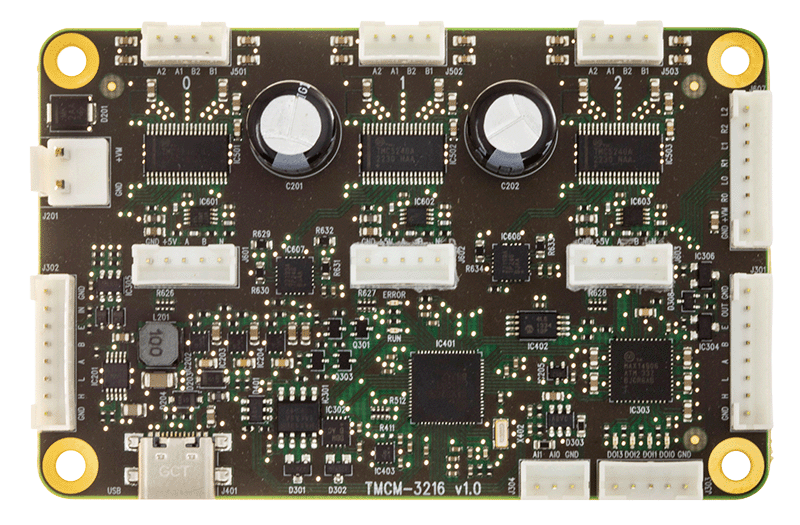

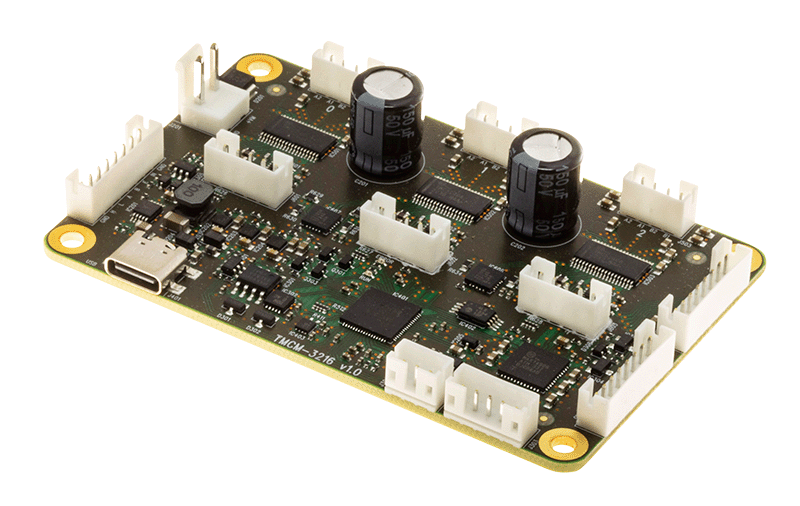

TMCM-3216 是一款紧凑型 3 轴双极步进电机控制器和独立驱动板。它支持最多三个双极步进电机，电机线圈电流高达 2ARMS，并提供典型的 24VDC（10V-30V 范围）单电源供电。

每个电机轴都有单独的参考/停止开关和增量 A/B/N 编码器输入。此外，该模块还提供四个可编程数字输入和输出，可配置为推挽或高端输出。两个模拟输入支持 0V–10V 信号。

USB 接口可用于配置和更新。RS485 和 CAN 总线接口可用于系统内通信和级联连接板，以简化通过板两端的总线连接器进行的接线。

应用

工业自动化
实验室自动化
医疗设备
