ADI亚德诺 TMC2241 产品介绍

2026-03-09 0次

特性

电压范围：4.5V 至 65V 直流
低 R_ON (HS + LS)：0.31Ω 典型值（T_A = 25°C）
每个 H 桥的额定电流（25°C 时的典型值）：

V_S = 24V 时，2A_RMS（2.8A 正弦峰值）
1.7A RMS（2.4A 正弦峰值）电压 VS = 48V

完全集成的无损电流检测
步进/方向 (S/D) 接口与 MicroPlyer 步进插值
SPI 和单线 UART
编码器接口
每整步最高分辨率为 256 微步
灵活的波表和相移以匹配电机

StealthChop2 静音电机运行
SpreadCycle 高动态电机控制斩波器
StealthChop2 和 SpreadCycle 的无抖动组合
StallGuard2 和 StallGuard4 无传感器电机负载检测
CoolStep 电流控制可节能高达 75%
被动制动和自由滑行模式
电机相温度估算
芯片温度测量
通用模拟输入
全面保护和诊断
过压保护输出

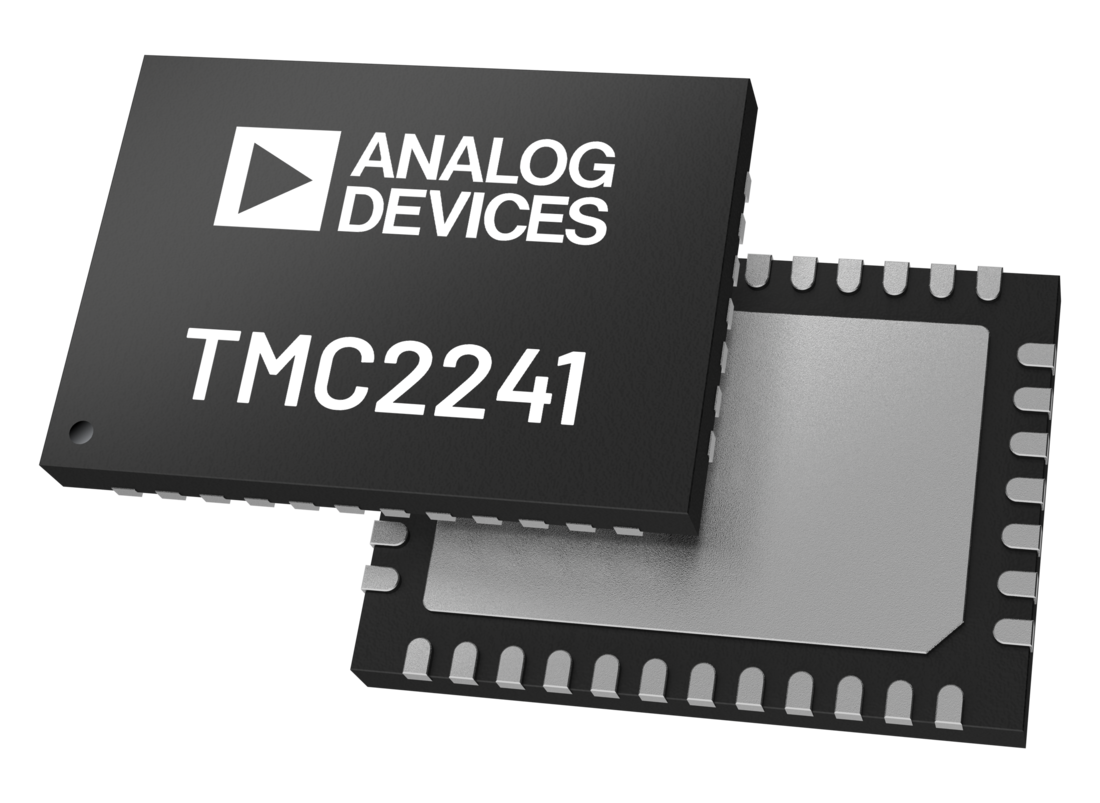

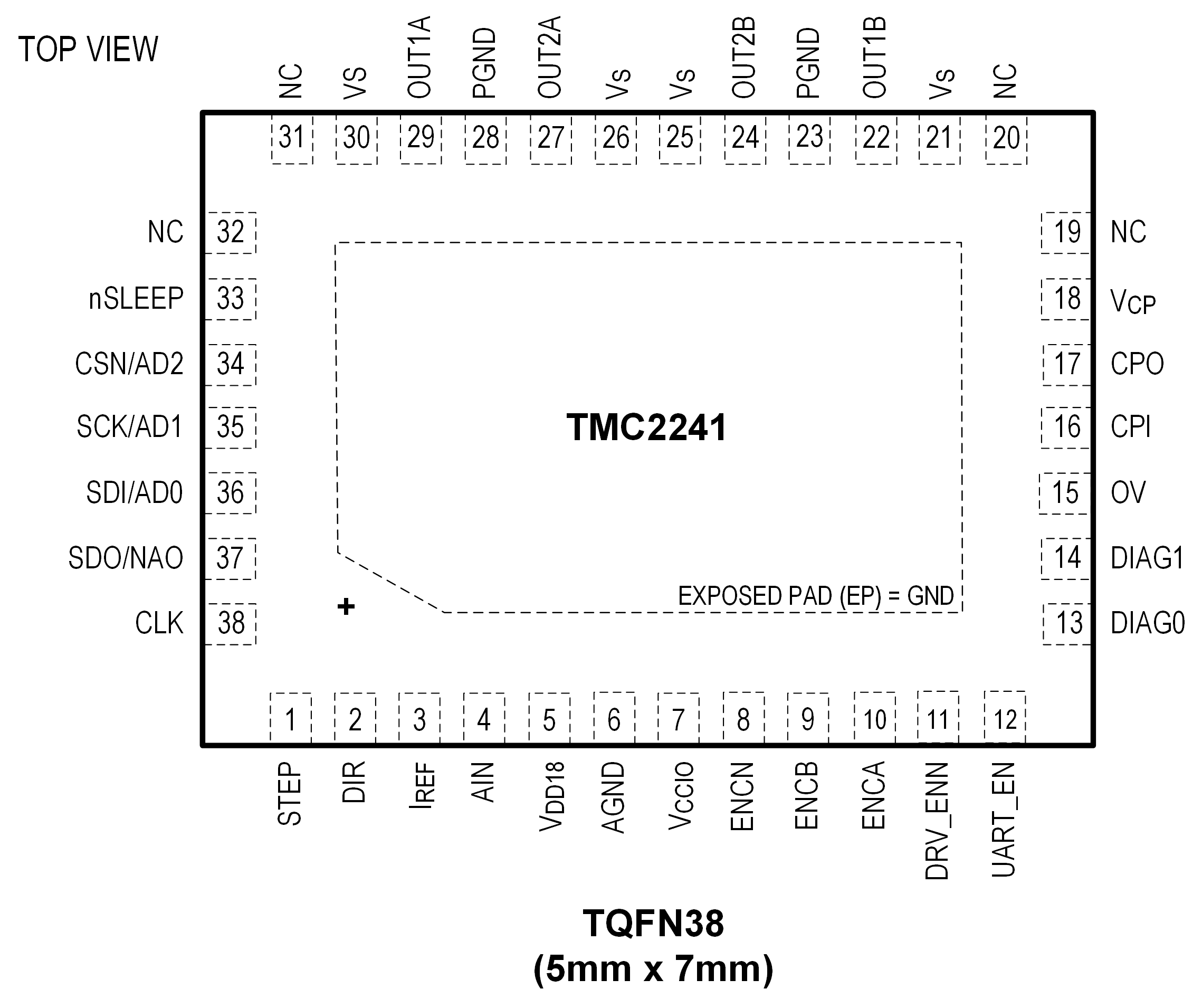

紧凑型 5mm x 7mm TQFN38 封装

产品详情和应用

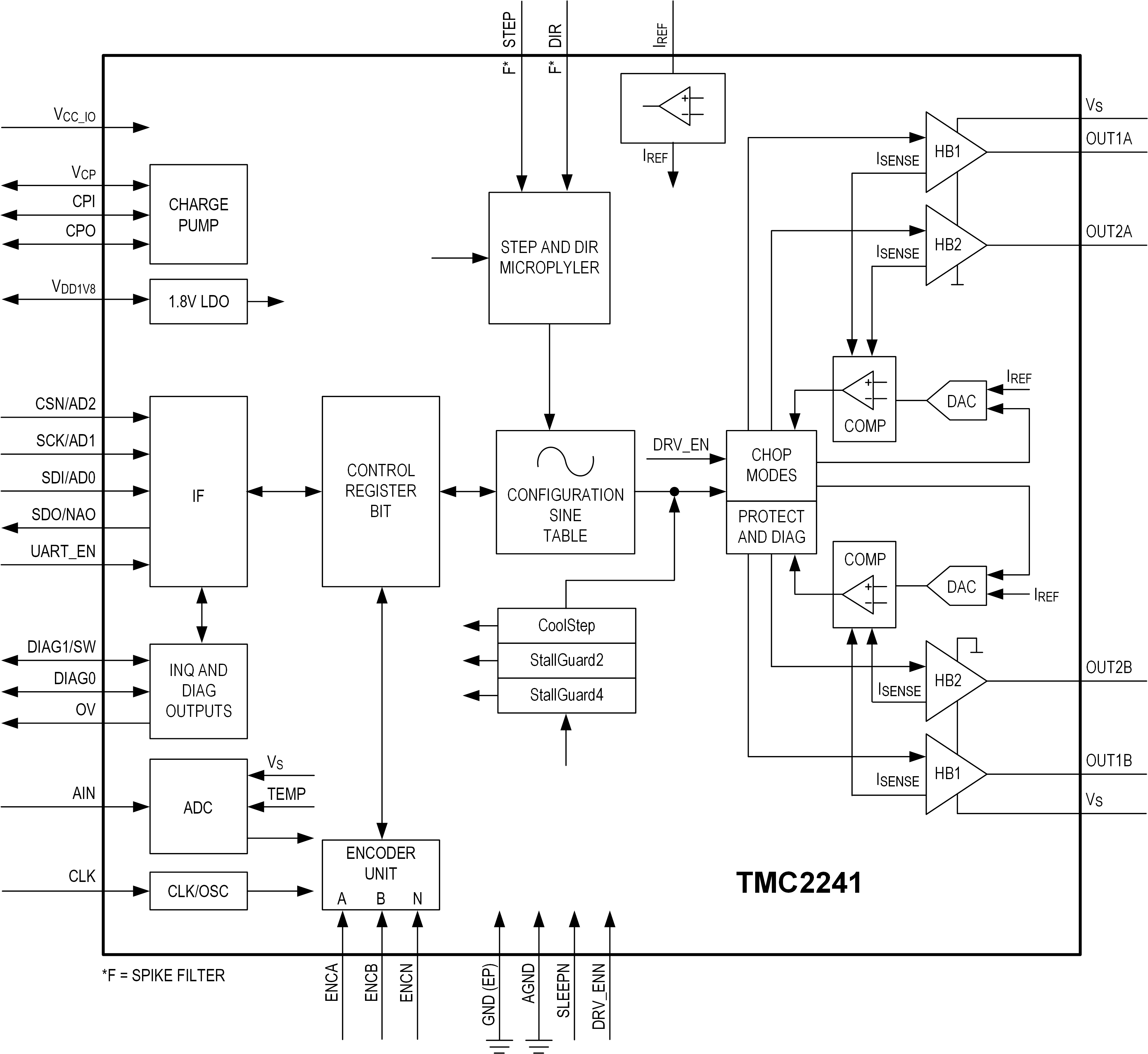

TMC2241 是一款智能高压步进电机驱动 IC，具有步进和方向控制以及串行通信接口。它集成了业界最先进的基于 256 微步进的步进电机驱动器、内置索引器和两个完全集成的 65V、3.0A 最大电流 H 桥，以及无损耗式集成电流传感（ICS）功能。

ADI-Trinamic 先进的 StealthChop2 斩波器可确保绝对无噪音运行，同时实现最高效率和最佳电机扭矩。

请参阅数据手册，了解完整说明。

应用

纺织、缝纫机、针织机
实验室和工厂自动化
ID 打印机/证卡打印机
液体处理、医疗应用
办公自动化和纸张处理
销售点、按摩椅
ATM、现金循环机、纸币识别器、现金机
闭路电视、安保
泵和阀门控制
定日镜和天线定位
舞台灯光
