ADI亚德诺 TMC5240 产品介绍

2026-03-09 0次

特性

电压范围4.5V至36V DC
低RDS(ON) (HS + LS)：230mΩ 典型值(TA = 25℃)
每个H桥的额定电流（25℃时的典型值）：
IMAX = 5.0A（桥峰值电流）
IRMS = 2.1ARMS（3A正弦波峰值）
完全集成的无损电流检测
EightPoint运动控制器，实现最小抖动
SPI和单线UART
编码器接口和2个参考开关输入
最高分辨率每全步进256微步进
灵活的波表和相移以匹配电机
StealthChop2与SpreadCycle的无抖动组合

StealthChop2静音电机运行
SpreadCycle高动态电机控制斩波
StallGuard2和StallGuard4无传感器电机负载检测
CoolStep电流控制可节省高达75%的能源
被动制动和续流模式
电机相温估算
芯片温度测量
通用模拟输入
全面保护和诊断
过压保护输出

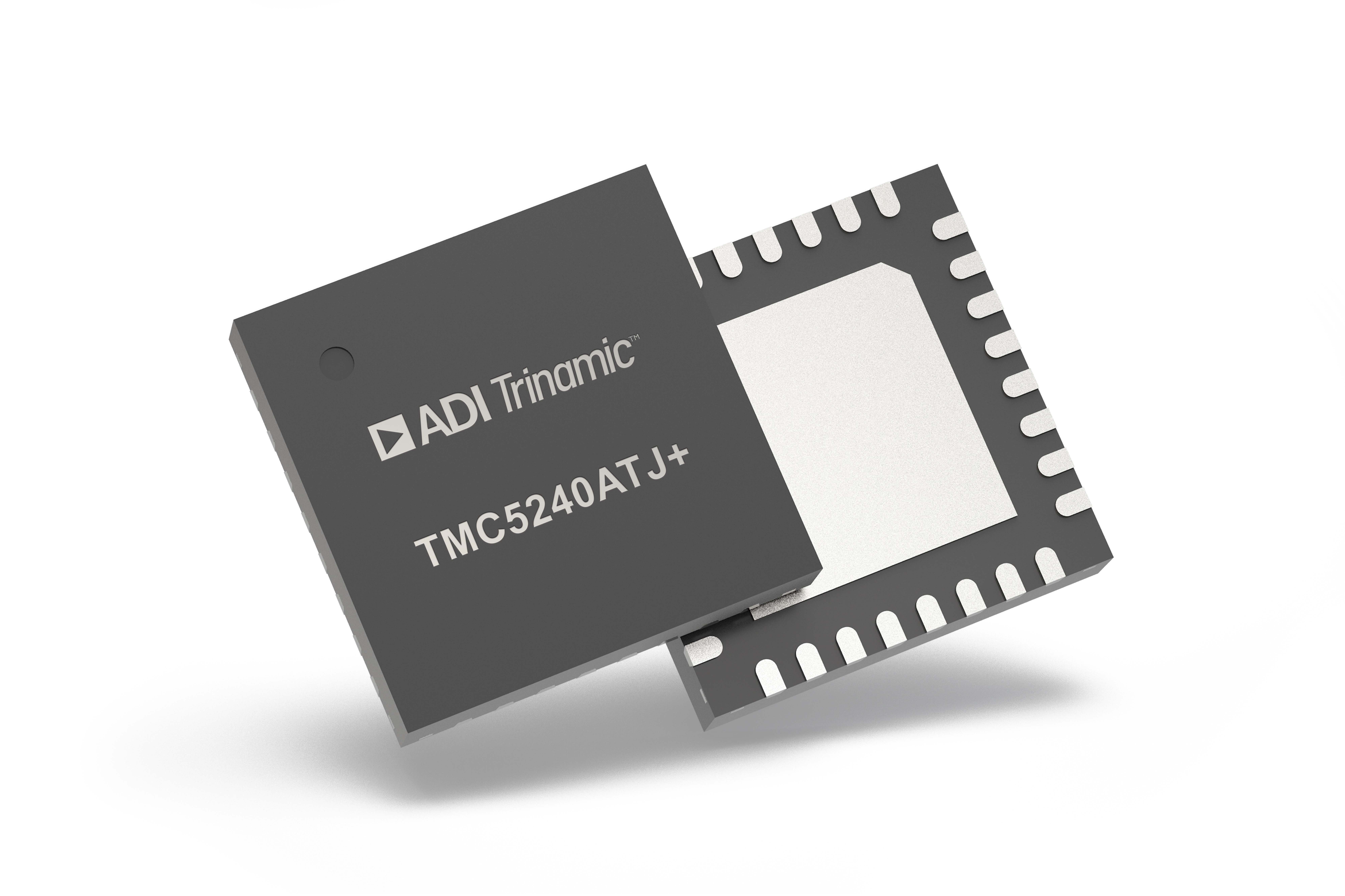

紧凑型5mm x 5mm TQFN32封装或9.7mm x 4.4mm TSSOP38

产品详情和应用

TMC5240是一款智能高性能步进电机控制器和驱动器IC，具有串行通信接口（SPI、UART）和广泛的诊断功能。它结合了灵活的、经过抖动优化的斜坡生成器，用于自动目标定位，并配备了业界最先进的步进电机驱动器，基于内置的256微步进分度器，以及两个完全集成的36V、3.0A（最大）H桥和无耗散的集成电流检测(ICS)。

ADI Trinamic的先进StealthChop2斩波可确保绝对无噪音的运行，且提供出色的效率和电机扭矩。高集成度、高能效和小尺寸有利于打造小型化的可扩展系统，从而实现经济高效的解决方案。该完整解决方案将学习曲线降至最低，并在同类产品中提供突出性能。

应用：

纺织、缝纫机、针织机
实验室和工厂自动化
3D打印机、ID打印机/卡片打印机
液体处理、医疗应用
办公自动化和纸张处理
POS、按摩椅
ATM、现金循环机、验钞机、取款机
闭路电视、安保
泵和阀门控制
定日镜和天线位置控制
