ADI亚德诺_TMCM-1316_产品介绍

ADI亚德诺 TMCM-1316 产品介绍

2026-03-09 0次

特性

Single axis controller/driver for 2-phase bipolar stepper motor
S-shaped ramps + SixPoint^™ ramps + linear ramps
Closed-loop operation with external encoder

+10 to 30V DC supply voltage
Up to 5.7A RMS motor current
RS485 & USB interface
Multi-purpose inputs and outputs

产品详情和应用

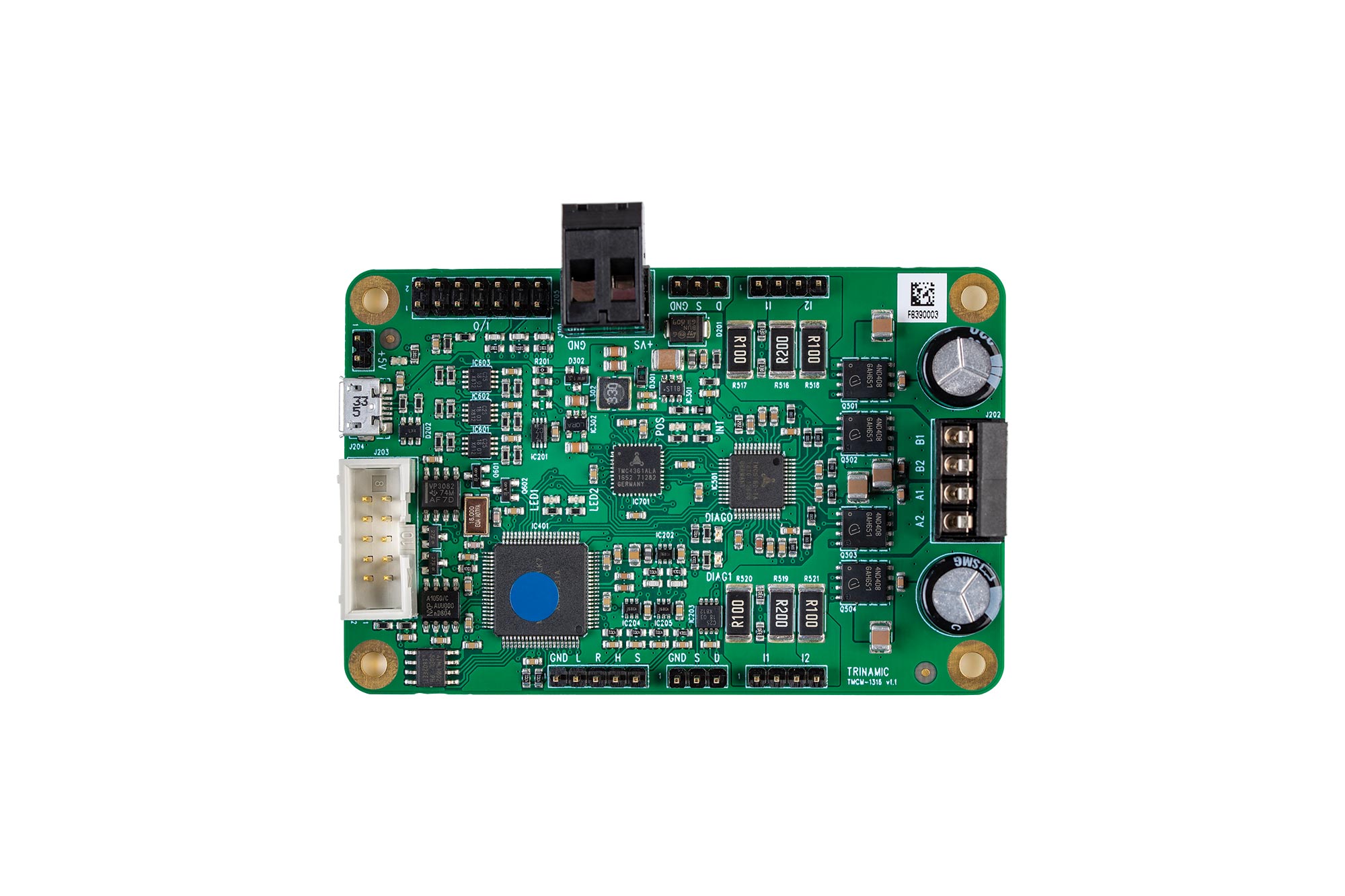

The TMCM-1316 is a single axis motor controller/driver board for 2-phase bipolar stepper motors including closed-loop operations with external encoder. It features the ADI TRINAMIC controller/driver chain consisting of TMC4361 and TMC5160 in combination with an ARM Cortex-M4^™ (MK20DX128VLK7) processor. The Module is intended to be a fully functional development platform.

All you need to get started is a power supply and ADI Trinamic's free and easy to use TMCL-IDE. This graphical user interface allows quick setup and supports the use of commands in direct mode, monitors real-time behavior visualized in graphs, and logs and stores data.

More about the TMCL-IDE

APPLICATIONS

Laboratory Automation
Manufacturing
Robotics
Factory Automation
Test & Measurement
Technology evaluation
First experiences with stepper motors
Hobby application
