ADI亚德诺 TMC6100 产品介绍

2026-03-09 0次

特性

三相电机线圈电流高达100A（外部MOSFET）
电压范围8至60V DC
栅极驱动可编程0.5A/1A/1.5A
通过SPI接口实现全面保护和诊断
栅极关闭驱动具有1Ω (LS)/1.3Ω (HS)安全耐压电阻
SPI和独立操作
可选的BBM先开后合式逻辑，用于单线控制

电荷泵可实现100%占空比运行
可编程短路和过载电流阈值和重试
具有3线或6线驱动的可编程控制接口
全面保护和诊断
紧凑尺寸7x7mm2 QFN封装
双引脚距离，确保高压下安全操作

产品详情和应用

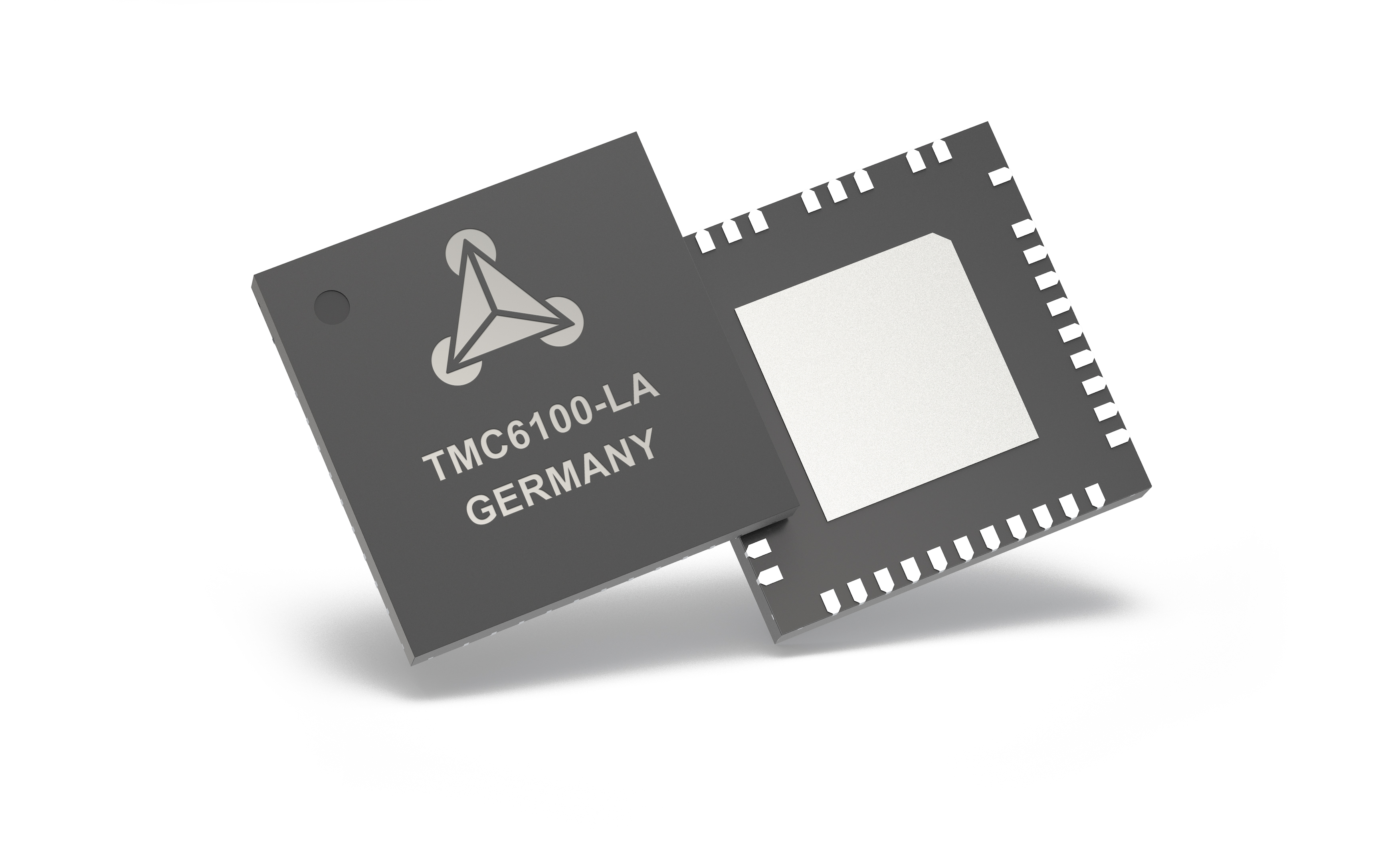

TMC6100是一款用于PMSM伺服或BLDC电机的高功率栅极驱动器。它使用六个外部MOSFET来控制从瓦级到千瓦级的电机。软件控制的驱动强度支持系统内EME优化。可编程安全特性（如短路检测和过温阈值）以及用于诊断的SPI接口，助力实现稳健可靠的设计。使用TMC6100，只需非常少的外部元件即可构建具有全面保护和诊断功能的稳定可靠驱动器。

应用：

PMSM FOC驱动器和BLDC电机
工业驱动器
工厂自动化
实验室自动化
机器人
数控机床
纺织机械
泵
监控摄像机
家庭自动化
打印机
