ADI亚德诺 MAX22216V 产品介绍

2026-03-09 0次

特性

四个串行控制 36V 半桥
- 1.7A 直流 (T_A = 25°C) 和 3.2A 满量程电流能力
AEC-Q100 等级 1 合格
低 R_ON 可实现高效率
高度灵活性：
- 独立通道设置
- 支持高端/低端/桥接负载配置/并行模式
先进的控制方法
- 电压/电流驱动调节
- 用于节能的 2 级时序器
- 带限流器的直流电机驱动
- 抖动功能
- 斜升/斜降控制
- 消磁电压控制
- 集成电流检测

诊断功能：
- 反应和行程时间测量
- 柱塞运动检测
- 开路负载检测
- 电感测量
- 数字电流检测监视器
全套保护
- 过流保护
- 热保护
- 欠压锁定

产品详情和应用

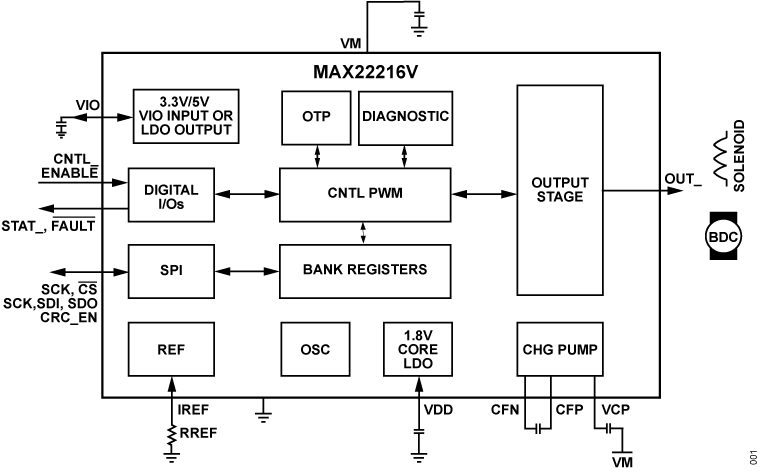

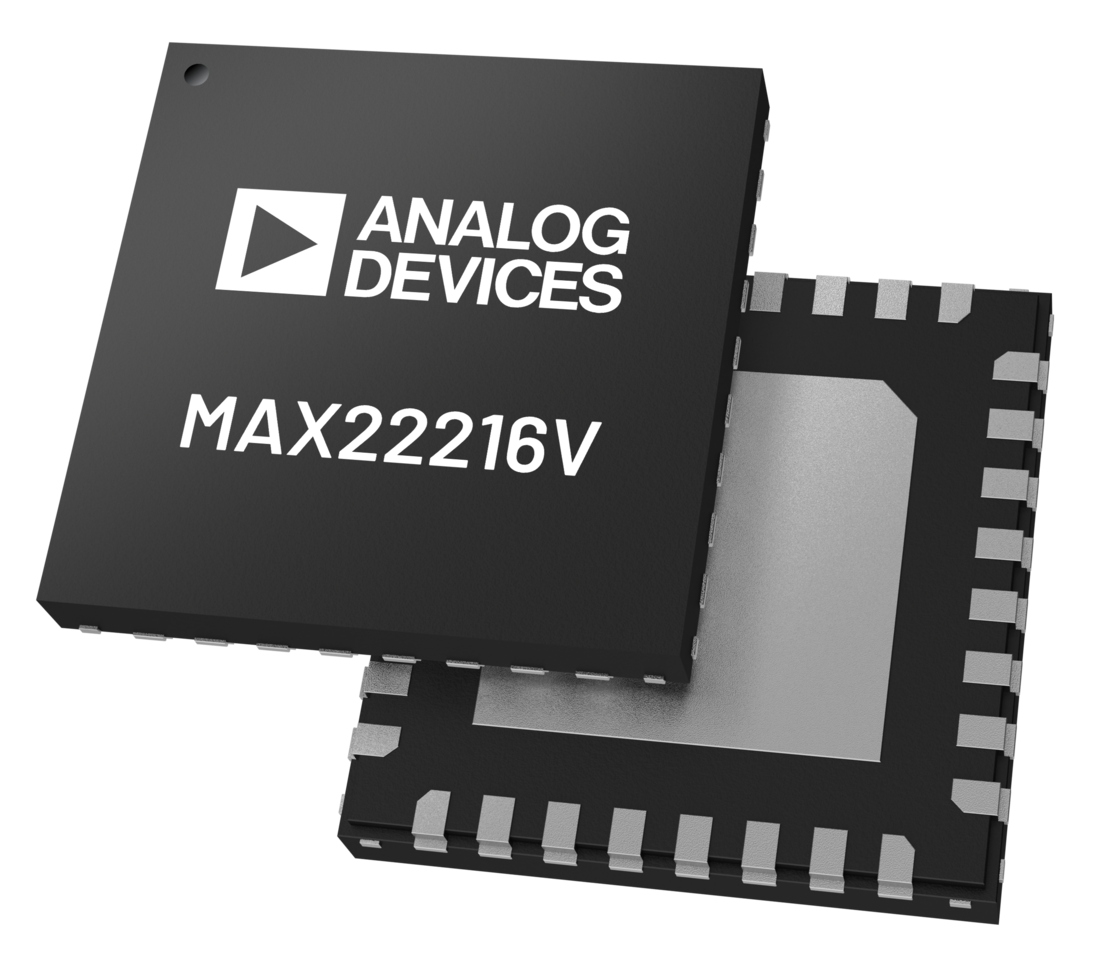

MAX22216V 是一款符合 AEC-Q100 标准的驱动器。它集成了四个可编程的 36V 半桥。它主要用于驱动感性负载，例如开关电磁阀、直流电机、比例阀、双稳态阀和继电器。MAX22216V 每个半桥可承受高达 3.2A_FS 电流，工作环境温度范围为 -40°C 至 +125°C。

MAX22216V 半桥支持两种不同的应用场景。对于第一种用例，可通过串行外设接口 (SPI) 输入配置设置，并且可随时更改。或者，可将设置存储在一次性可编程 (OTP) 寄存器中，这些寄存器在上电时加载。这使其能够独立运行。寄存器是用户可编程的。OTP 写入程序必须在工厂内执行，并且要确保控制良好的温度和电压条件。

请参阅数据手册，了解完整说明。

MAX22216V 评估板是 MAX22216EVKIT。MAX22216EVKIT 用于评估目的，其中包含 MAX22216。

应用

ECU/VCU
悬架控制
门模块
暖通空调控制
高压接触器
电磁开关阀和继电器
具有实时电流测量功能的开关驱动器
