特性

• 两个H桥的电压额定值为+65V
  • 总Rdson（高侧 + 低侧）：300mΩ（典型值）(T_A = 25°C)
• 每个H桥的电流额定值（T_A = 25°C时的典型值）：
  • I_MAX = 3.8A_MAX（驱动容性负载的脉冲电流）
  • I_FS(MAX) = 2.8A（内部电流驱动调节的最大满量程电流设置）
  • I_RMS = 2A_RMS/相位（T_A = 25°C，V_M = +24V）
• 集成电流控制
  • 可使用外部电阻配置满量程DAC电流
  • 可通过一路逻辑输入(TRQ)在两个级别之间快速更改扭矩
  • 提供内部电流检测(ICS)功能，无需使用体积较大外部电阻器，提高了效率
  • 通过128微步分度器提供内置控制功能
    • STEP/DIR接口
    • 集成用于微步功能的DAC和时序控制器
  • 多种衰减模式（慢速、混合、自适应）
  • 可使用外部电阻配置固定关断时间
• 电流检测输出（ISENA、ISENB）电流监视器
• 低电平有效故障指示器引脚(FAULT)
• 保护功能
  • 为每个通道(OCP)提供过流保护
  • 欠压保护(UVLO)
  • 热关断T_J = 155°C (TSD)
• 采用TQFN38 5mm x 7mm封装（未来提供TSSOP38 4.4mm x 9.7mm封装）

产品详情和应用

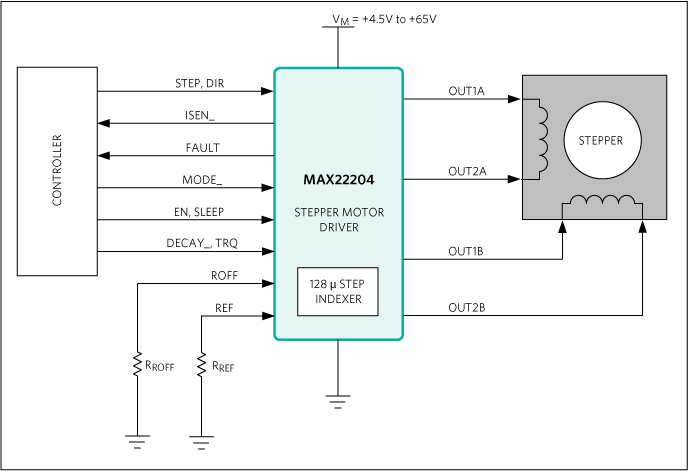

MAX22204是一款两相步进电机驱动器。它集成了两个65V、3.8A_MAX H桥。H桥FET的阻抗非常低，因此驱动效率较高且散热很少。总R_ON（高侧 + 低侧）的典型值为0.3Ω。MAX22204集成了一个精密的电流驱动调节电路和一个由STEP/DIR接口控制的128微步内置分度器。高微步分辨率和先进的控制技术可确保工作时保持平稳和安静。

流入两个低侧FET的电流由无损耗式集成电流检测(ICS)器件进行检测，然后会与所需的步进阈值电流进行比较。一旦电桥电流超过阈值(I_TRIP)，器件就会强制衰减，并保持一段固定的关断时间(t_OFF)。

此功能通常需要使用体积较大的外部功率电阻，而无损耗式ICS免除了这一麻烦，与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。与内部检测的电桥电流成比例的电流会输出到引脚ISENA和ISENB。将外部电阻连接到这些引脚即可产生与电桥电流成比例的电压。这些电压可作诊断用。

每个H桥的最大输出电流为I_MAX = 3.8A_MAX，受过流保护(OCP)限制。该器件在V_M = +24V且T_A = 25°C时提供每相高达2A_RMS的电流，并带有用于散热的适当PCB接地层。电流能力取决于PCB热特性（PCB接地层、散热器、通风等）

可通过一路逻辑输入(TRQ)在两个不同的值之间快速更改电流设置，以实现快速扭矩控制。

MAX22204具有过流保护(OCP)、热关断(TSD)和欠压保护(UVLO)功能。每次检测到故障条件时，都会激活一个开漏低电平有效FAULT引脚。在热关断和欠压保护期间，驱动器会一直被禁用到恢复正常工作条件为止。

MAX22204采用TQFN38 5mm x 7mm封装。

应用

• 步进电机驱动器
