特性

• 提高驱动功率并缩小尺寸
  • 峰值电机电流高达2.5A
  • 4.5V–36V灵活电源可延长正常运行时间
  • 小型3mm x 3mm TDFN-EP封装
• 低功耗运行的温度更低、时间更长
  • 桥导通电阻：480mΩ（典型值）
• 简化的设计缩短了上市时间
  • 独立电流检测功能可检测高达1V的电压
  • 无电荷泵架构
  • 每个驱动器均采用独立控制方式
• 集成保护功能提供稳健的驱动解决方案
  • 热关断欠压闭锁
  • 诊断低电平有效FAULT输出
  • 工作温度范围：–40°C至+85°C

产品详情和应用

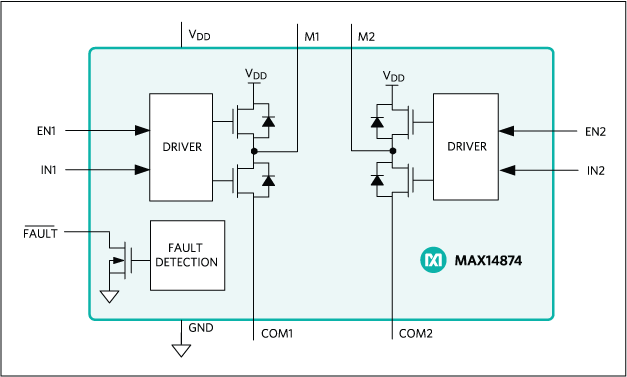

MAX14874双路推挽驱动器为驱动和控制电压范围在4.5V至36V之间的继电器和阀门提供了一个小型的简单解决方案。

MAX14874还可用于驱动有刷直流电机。通过独立的COM引脚可监控各个驱动器负载电流。高达2.5A的峰值电流确保实现PWM控制的大电机扭矩。低驱动器导通电阻降低了功耗。

MAX14874采用无电荷泵设计，减少了外部元件并降低了电源电流。

MAX14874具有直通保护功能和吸收感应电流的内部续流二极管。驱动器输出受短路保护，可防止电源短路以及M1和M2之间短路。低电平有效FAULT输出在故障条件下发出热过载和过流信号。

MAX14874采用12引脚TDFN-EP (3mm x 3mm)封装，工作温度范围为-40°C至+85°C。

应用

• 咖啡机
• 电机控制
• 阀门和继电器控制
