ADI亚德诺 MAX96717 产品介绍
2026-03-09
0次
特性
- 车规级高速链路
- 最大插入损耗：21.0dB（3GHz，6Gbps）
- 最大插入损耗：19.5dB（1.5GHz，3Gbps）
- 自动适应信道条件的变化
- 工作环境温度：-40°C至+105°C
- 四通道MIPI CSI-2 v1.3输入端口
- MIPI D-PHY v1.2接收器额定速率：2.5Gbps/通道
- 在隧道模式下支持任何CSI-2数据类型
- 循环冗余校验(CRC)和纠错码(ECC)
- 16个虚拟通道
- 极性翻转和数据通道重新分配
- 通过单线进行全双工通信
- 3Gbps或6Gbps正向链路速率，187.5Mbps反向链路速率
- 符合ASIL-B标准要求
- 隧道模式下通过CRC实现端到端数据完整性
- RS前向纠错(FEC)用于保护前向视频和控制信道数据
- 为侧通道和视频数据提供CRC保护
- 上电自检
- 并发侧通道用于设备配置以及与外设通信
- I2C/UART、直通式I2C/UART、SPI、GPIO和寄存器可编程GPIO
- 使用从反向信号获取的参考(RoR)时钟，无需晶振操作
- 图像传感器的参考时钟输出
- 内置ADC和温度传感器/li>

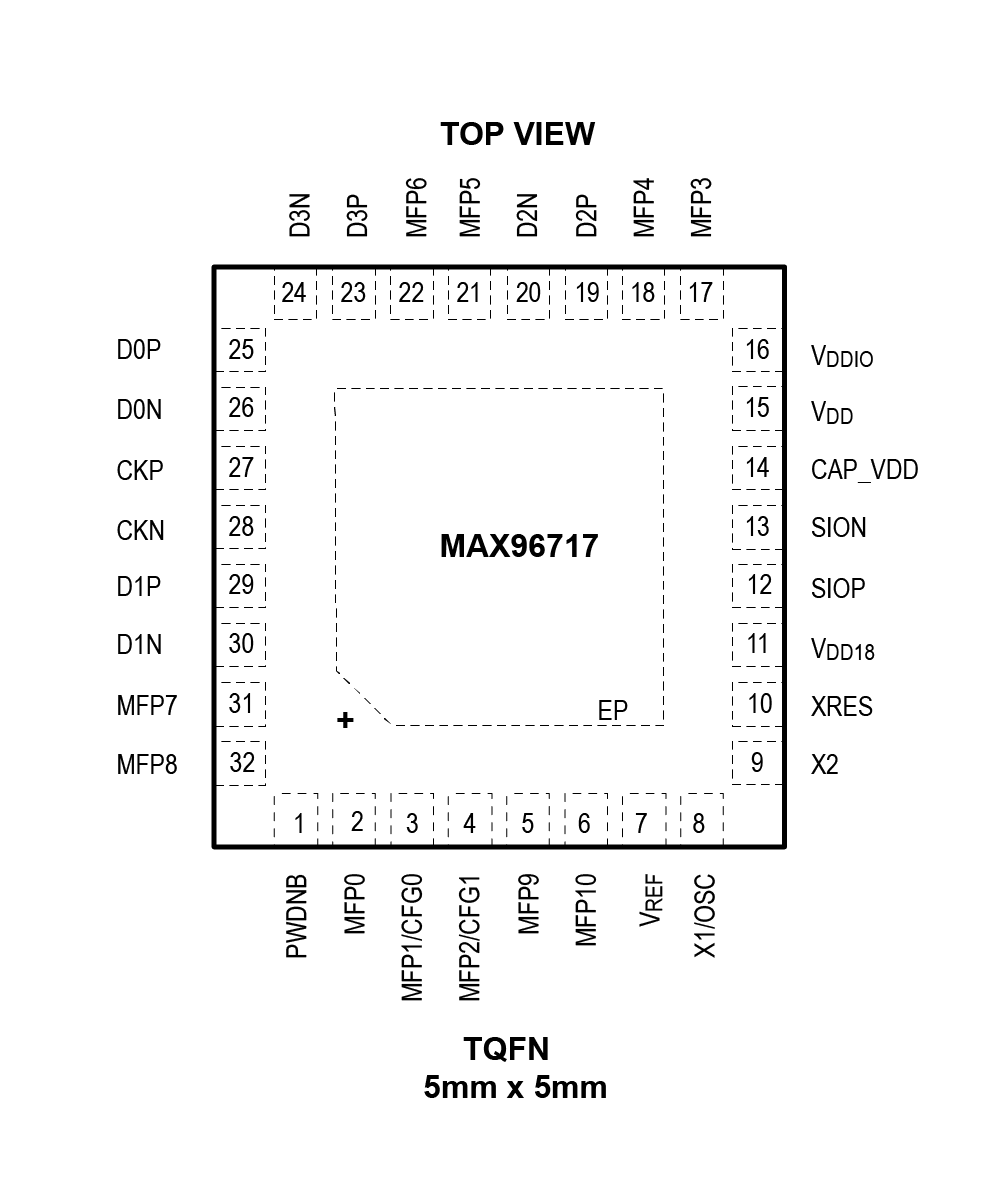

- 紧凑型5mm x 5mm、0.5mm间距TQFN侧面可湿封装
产品详情和应用
MAX96717 GMSL™ 串行器在MIPI CSI-2接口上接收视频，并在GMSL2串行链路收发器上输出视频。同时，它通过该GMSL2链路发送和接收双向控制通道数据。GMSL2数据可以通过同轴或屏蔽双绞线(STP)电缆传输。它的正向运行速率为3 Gbps或6 Gbps（固定），反向运行速率为187.5 Mbps。该器件通过本地I2C/UART 接口或通过来自匹配解串器的链路进行编程。MAX96717包括两个 I2C/UART 直通通道、灵活的GPIO、SPI通道、一个内置ADC、温度传感器和一组广泛的功能安全诊断。该器件的额定工作温度范围为-40℃至+105℃汽车级温度范围，符合AEC-Q100 2级标准。
数据可以通过符合GMSL2通道规范的低成本50 Ω同轴电缆或100 Ω STP电缆传输。数据手册中的表1提供了常用汽车电缆的典型最大长度指南。请联系工厂了解GMSL2通道规范。
应用
- 先进驾驶辅助系统(ADAS)
- 8Mp 40fps前视摄像头(FVC)系统
- 环视系统(SVS)
- 驾驶员监控系统(DMS)
- 后视摄像头(RVC)

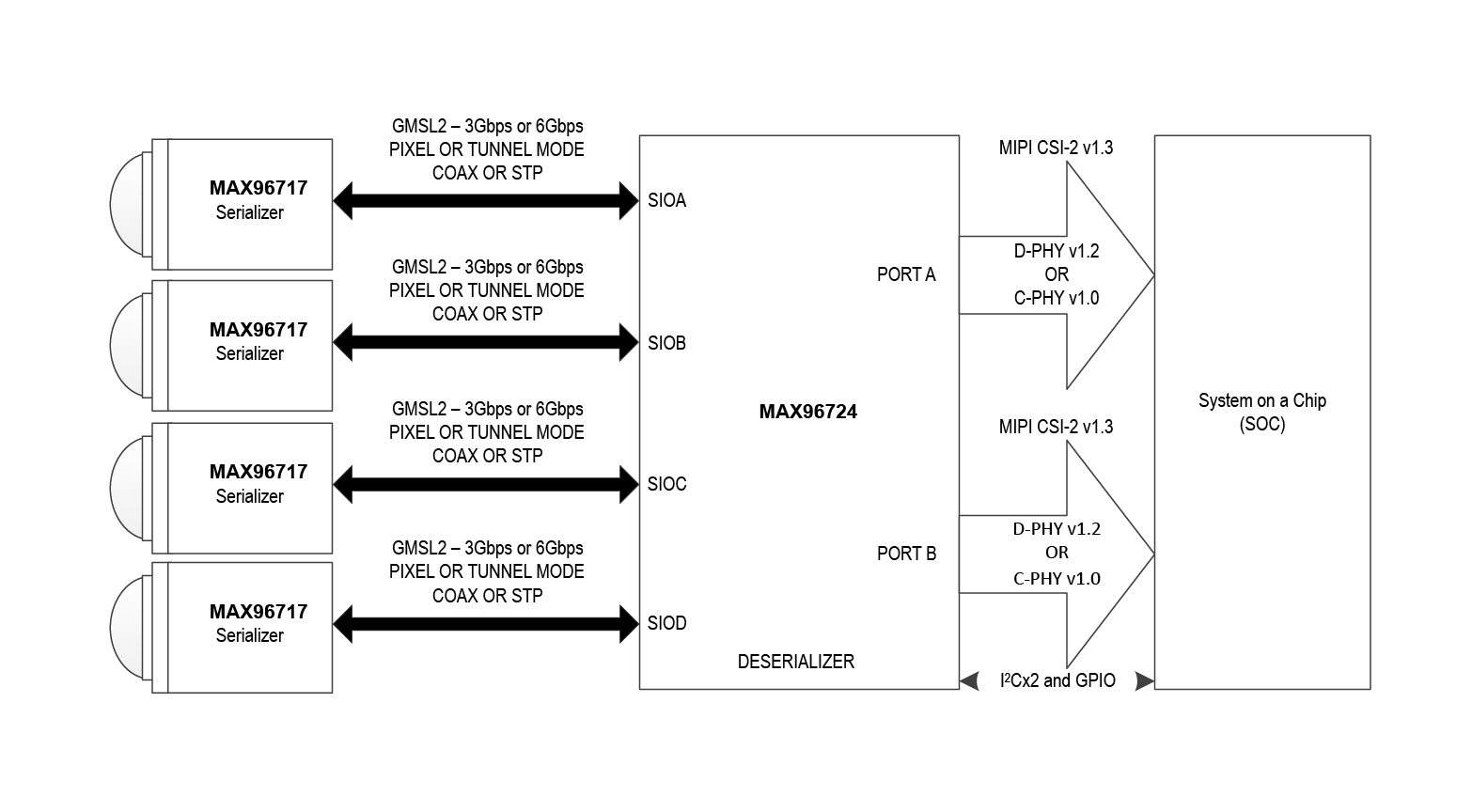

- 具有多个同步摄像头的系统
