ADI亚德诺_ADG3247_产品介绍

ADI亚德诺 ADG3247 产品介绍

2026-03-09 0次

特性

开关传播延迟：225 ps
端口之间采用4.5 Ω开关连接
数据速率：1.244 Gbps
2.5 V/3.3 V电源供电
可选电平转换
小信号带宽：610 MHz

电平转换
- 3.3 V至2.5 V
- 3.3 V至1.8 V
- 2.5 V至1.8 V

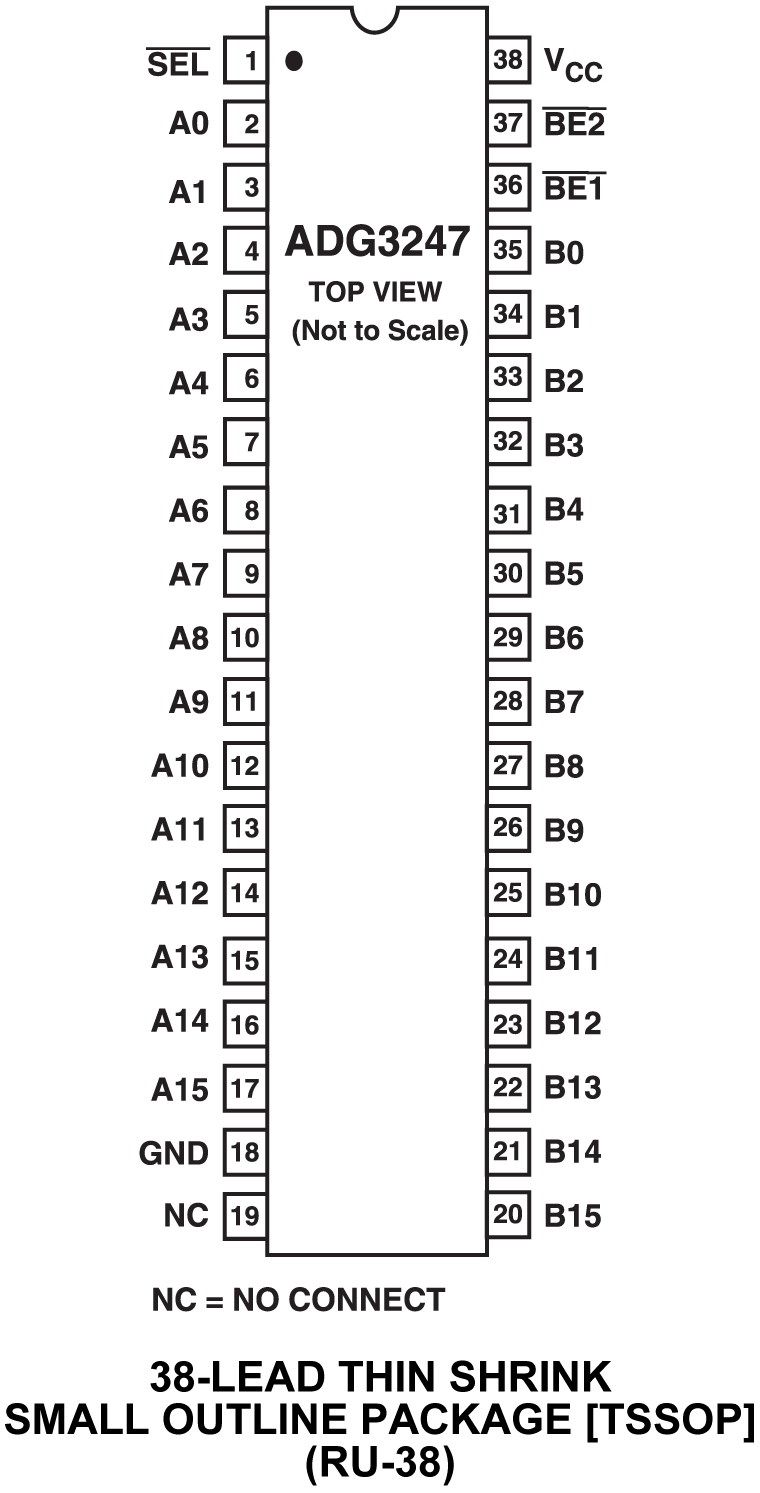

38引脚TSSOP封装

产品详情和应用

ADG3247是一款2.5 V或3.3 V 16位、2端口数字开关。采用ADI公司的低压CMOS工艺制造，具有低功耗、高开关速度和极低导通电阻特性。输入可以与输出相连，而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

ADG3247组织成具有单独总线使能(BEx)输入的双通道8位总线开关。这使该器件可用作两个8位数字开关或一个16位总线开关。在接通条件下，这些总线开关可以切换信号。在断开条件下，达到电源电压的信号电平被阻止。

这款器件非常适合要求电平转换的应用。采用3.3 V电源供电时，3.3 V输入电平可转换为2.5 V输出电平。类似地，如果器件采用2.5 V电源供电，并且施加2.5 V输入，则器件将转换为1.8 V输出。此外，ADG3247具有一个电平转换选择引脚(SEL)。当SEL
