• 用于二线式总线的 1:2 多路复用器 / 开关
• 用于 SDA 和 SCL 线的双向缓冲器
• 高噪声裕度 (V_IL = 0.3•V_CC)
• ENABLE 引脚用于连接 SDA 和 SCL 线
• 可选的上升时间加速器电流和启动电压

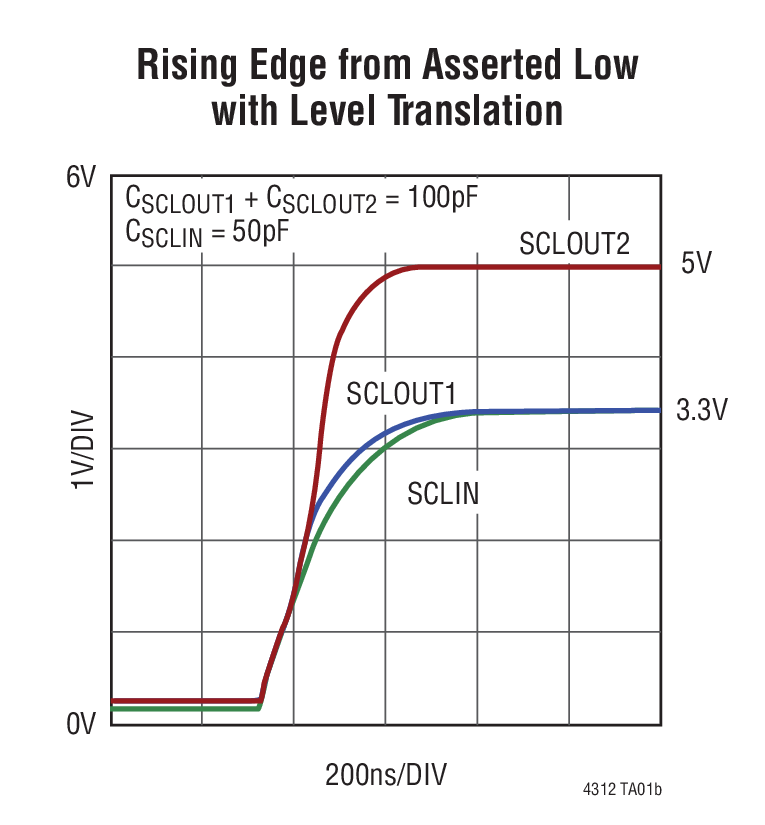

• 电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线
• 电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
• 阻塞总线断接和恢复
• 与 I²C 、I²C 快速模式和 SMBus 相兼容
• ±4kV 人体模型 (HBM) ESD 坚固性

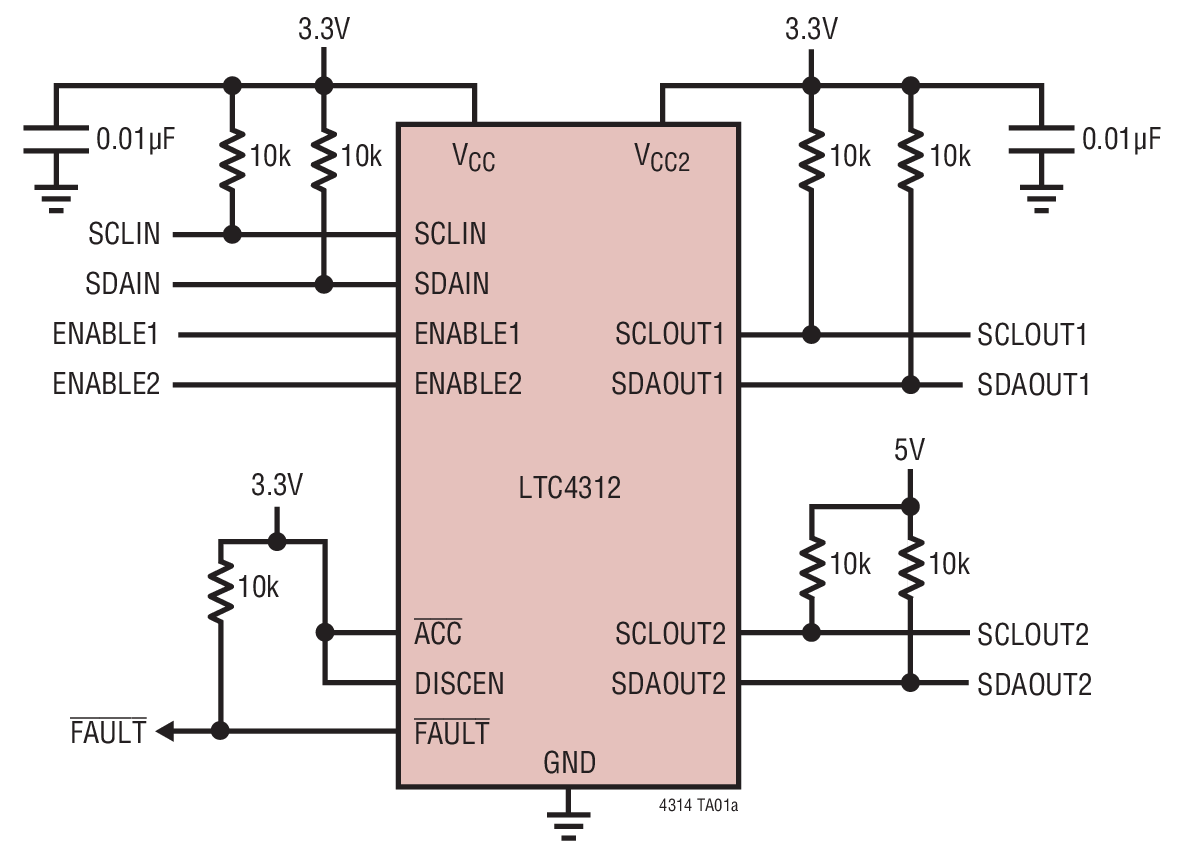

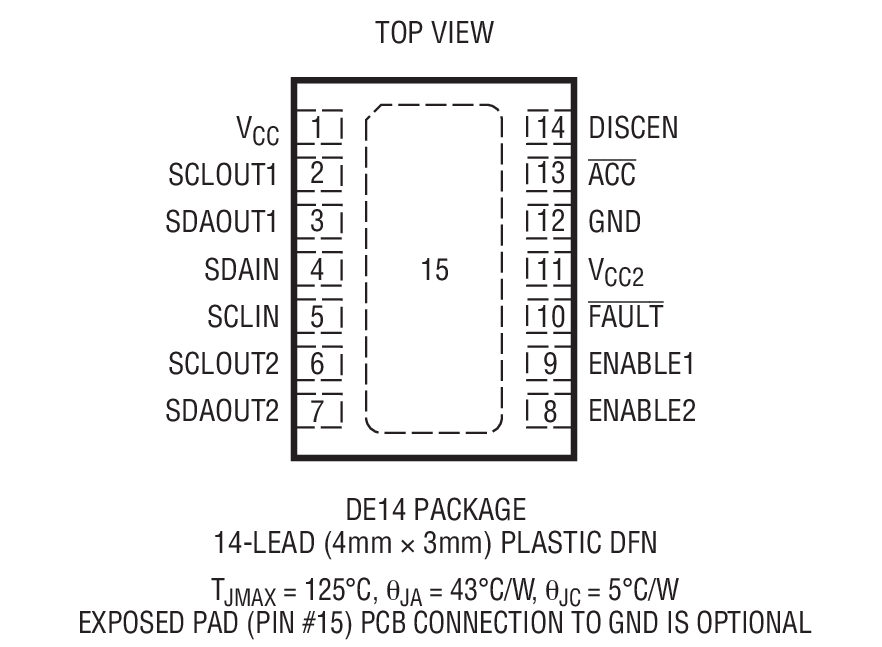

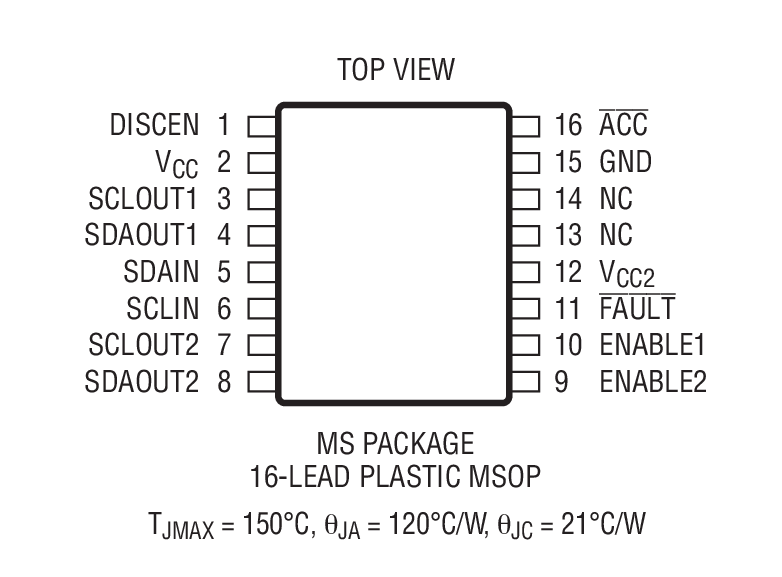

• 14 引脚 4mm x 3mm DFN 封装和 16 引脚 MSOP 封装

产品详情和应用

LTC^®4312 是一款可热插拔型两通道、二线式总线多路复用器，允许将一根上行总线连接至下行总线或通道的任意组合。一个单独的使能引脚负责控制每个连接。LTC4312 提供了双向缓冲，并保持了上行总线电容与下行总线电容的隔离。高噪声裕度使 LTC4312 能够与用于驱动一个高 V_OL (>0.4V) 的 I²C 设备实现互操作。LTC4312 支持 1.5V、1.8V、2.5V、3.3V 和 5V 总线之间的电平转换。LTC4312 的可热插拔特性允许 I/O 板卡在带电背板上进行插拔操作，而不会损坏数据和时钟总线。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平且 DISCEN 引脚为高电平，则将产生一个 FAULT 信号以指示一种总线被阻塞于低电平的情况，输入将与每个使能输出通道断接，并在使能下行总线上产生多达 16 个时钟。一个三态 ACC 引脚负责启用具有不同强度的输入和输出侧上升时间加速器，并设定 V_IL, _RISING 电压。
