ADI亚德诺 MAX96714F 产品介绍

2026-03-09 0次

特性

车规级高速链路
- 最大插入损耗：-18dB（3GHz，6Gbps）
- 最大插入损耗：-19.5dB（1.5GHz，3Gbps）
- 自动适应通道条件的变化
- 工作环境温度：-40°C至+105°C
单路GMSL输入支持高达8MP成像器
- GMSL2正向链路速率：6/3Gbps
- GMSL1正向链路速率：3.12Gbps
- 187.5Mbps/1Mbps(GMSL2/1)反向链路速率
高速1x4通道MIPI输出端口，CSI-2 v1.3
- MIPI D-PHY v1.2额定速率：2.5Gbps/通道
- 极性翻转和数据通道重新分配
- 支持16个虚拟通道

支持双向反向通道
- 九个可配置GPIO
- 1个I2C/UART端口，速率高达1MHz
- 2个直通式I²C/UART
减少BOM并节省空间

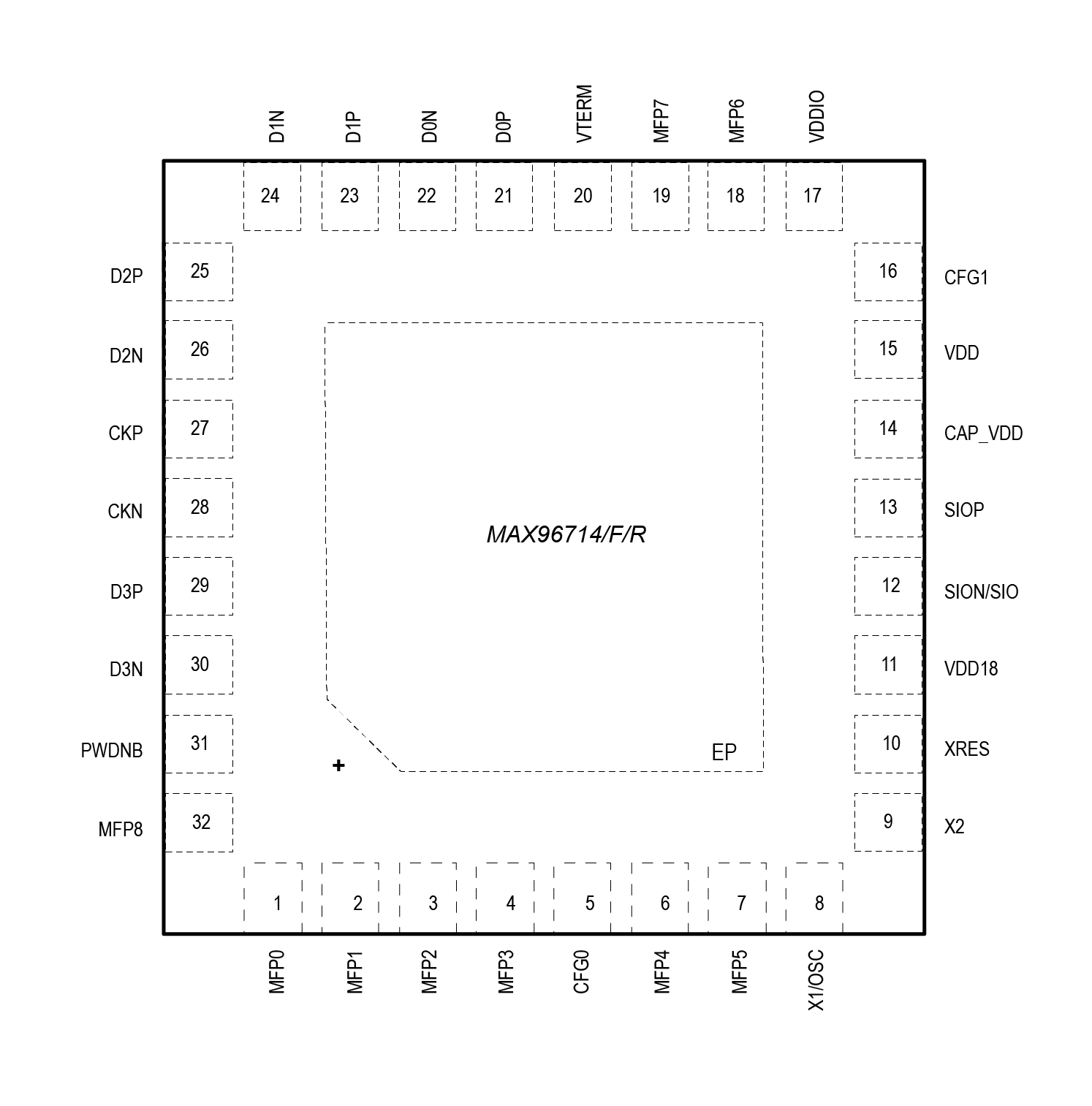

- 超小型5mm x 5mm TQFN标准和侧可湿封装
- 小尺寸同轴电缆供电(PoC)
串行器上无需晶振操作也可从反向信号获取参考(RoR)时钟
GMSL2模式下符合ASIL-B标准(MAX96714/F)
支持ASIL-B (D)分解(MAX96714/F)
MAX96714：6Gbps、GMSL2、ASIL-B
MAX96714F：3Gbps、GMSL2、ASIL-B
MAX96714R：3Gbps、GMSL2、QM，仅限I²C

产品详情和应用

MAX96714/F/R解串器可以将GMSL^™ 2/1输入转换为MIPI CSI-2输出。这些器件允许在进行正向视频传输时，同时实现双向控制通道传输。MAX96714/F/R的正向固定运行速率为3Gbps或6Gbps，反向固定运行速率为187.5Mbps。

数据可以通过符合GMSL2通道规范的低成本50Ω同轴电缆或100Ω STP电缆传输。

应用

先进驾驶辅助系统(ADAS)
前视摄像头系统(FVC)
后视摄像头(RVC)
驾驶员监控系统(DMS)
