• 专为低至 0.9V 的低电压系统而优化
• 具阻塞总线恢复功能的双向缓冲器
• -200mV 偏移输入-输出/+300mV 偏移输出-输入
• 30ms 阻塞总线超时
• 与标准以外的 V_OL I²C^TM 设备兼容
• 在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 受损
• ±6kV 的人体模型 (HBM) ESD 防护坚固性
• 实现了输入 SDA 和 SCL 线与输出的隔离
• 与 I²C、I²C 快速模式和 SMBus 相兼容
• READY 漏极开路输出
• 在 SDAOUT 和 SCLOUT 线上进行了 1V 预充电

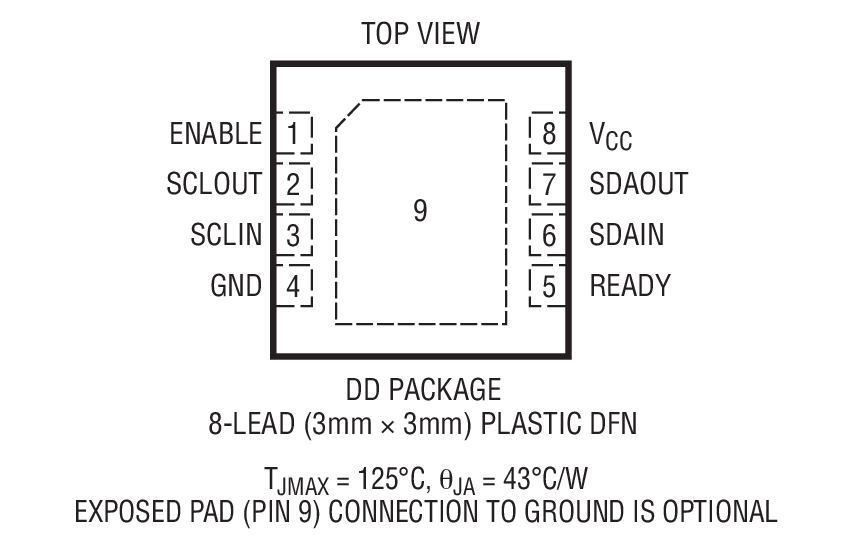

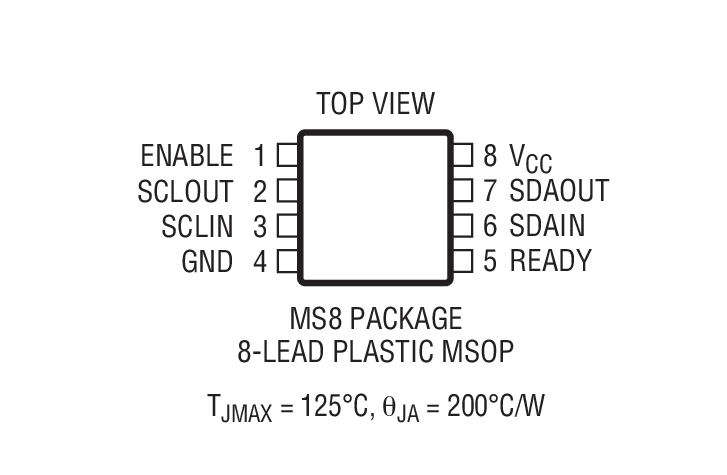

• 小外形 8 引脚 (3mm x 3mm x 0.75mm) DFN 和 8 引脚 MSOP 封装

产品详情和应用

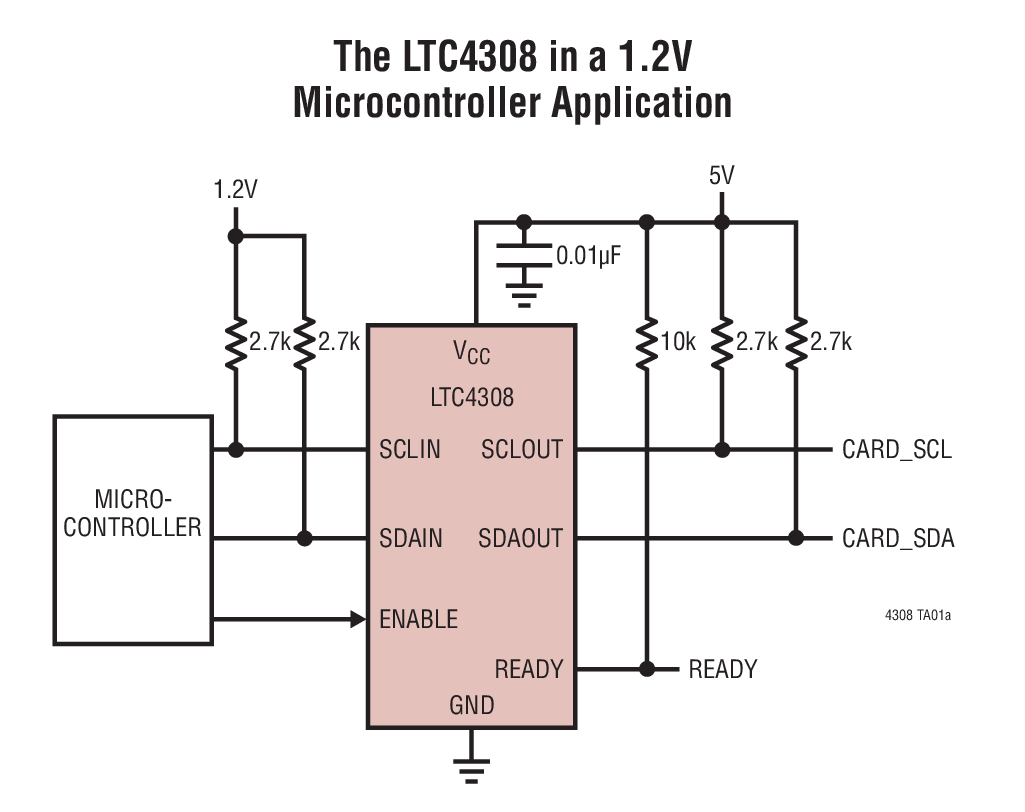

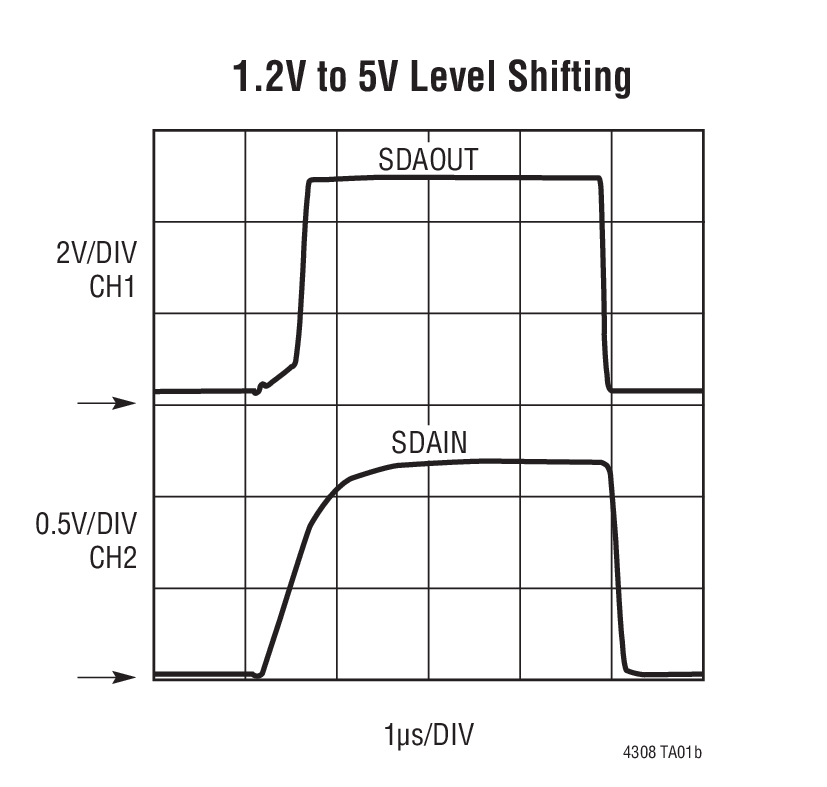

LTC^®4308 热插拔、二线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔操作，而不会损坏数据和时钟总线。LTC4308 提供了双向缓冲，从而保持了背板与板卡电容的隔离。从输出至输入的负偏移实现了具高 V_OL 的输出总线设备与低电压输入侧 (这里，总线电源电压有可能低至 0.9V) 设备之间的通信。如果 SDAOUT 或 SCLOUT 处于低电平的持续时间达到 30ms，则 LTC4308 将自动中断输入-输出连接。此时，LTC4308 将在 SCLOUT 上自动产生多达 16 个时钟脉冲，以试图释放总线。如果总线阻塞状态被清除，则将恢复连接。

在插入操作期间，SDAOUT 和 SCLOUT 线被预先充电至 1V，以较大限度地抑制总线扰动。当被驱动至高电平时，ENABLE 输入将允许 LTC4308 在一个停止位或总线空闲条件之后进行连接。把 ENABLE 引脚驱动至低电平将中断 SDAIN 和 SDAOUT 之间以及 SCLIN 和 SCLOUT 之间的连接。READY 是一个漏极开路输出，当背板与板卡侧相连接时，它将发出指示信号。
