特性

• 兼容4mA或更大的输入驱动器
• 保证100Mbps的数据速率
• 6路双向通道

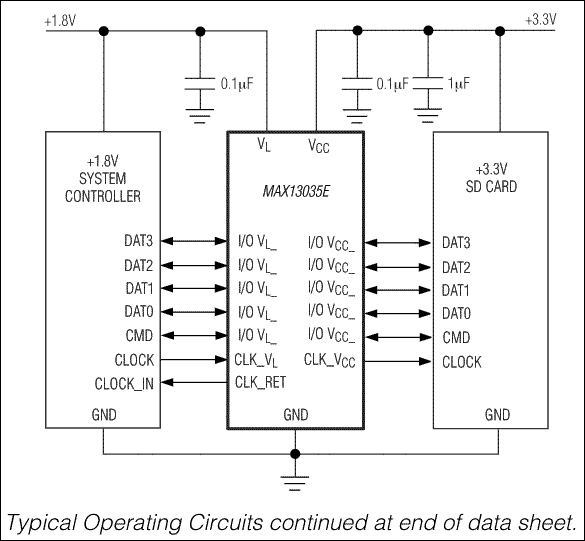

• 时钟返回输出(MAX13035E)
• 使能输入(MAX13030E–MAX13034E)
• V_CC侧I/O线具有±15kV ESD保护
• 电源电压范围：+1.62V ≤ V_L ≤ +3.2V；+2.2V ≤ V_CC ≤ +3.6V
• 无铅、16焊球UCSP (2mm x 2mm)和16引脚TQFN (4mm x 4mm)封装

产品详情和应用

MAX13030E–MAX13035E是6通道、双向电平转换器，能够为多电压系统中的100Mbps数据传输提供电平转换功能。MAX13030E–MAX13035E可理想用于6通道系统的存储卡电平转换以及通用电平转换。外接电源电压V_CC和V_L，分别设置器件两侧的逻辑电平。器件V_L侧的逻辑信号在器件的V_CC侧转换为高压逻辑信号，反之亦然。MAX13035E具有CLK_RET输出功能，可返回加载至CLK_VL输入的时钟信号。

MAX13030E–MAX13035E工作于全速率模式下，带有可源出4mA输出电流的外部驱动器。每个I/O通道可通过内部30µA电流源上拉至V_CC或V_L，允许MAX13030E–MAX13035E采用推挽或开漏驱动器来驱动。

MAX13030E–MAX13034E具有使能(EN)输入，该引脚为逻辑低电平时，器件进入低功耗关断模式。MAX13030E–MAX13035E具有自动关断模式，当V_CC小于V_L时，禁止器件。关断期间， V_CC侧I/O和V_{L_}侧I/O的状态根据适当的器件版本来选择(更多详细内容，请参考数据资料中的定购信息/选型指南部分)。

MAX13030E–MAX13035E的V_CC电压范围为+2.2V至+3.6V，V_L的电压范围为+1.62V至+3.2V，适用于低电压ASIC/PLD和高压系统间的数据传输。MAX13030E–MAX13035E提供16焊球UCSP (2mm x 2mm)和16引脚TQFN (4mm x 4mm)封装，工作于-40°C至+85°C扩展级温度范围。

应用

• 存储棒卡电平转换
• MiniSD卡电平转换
• MMC电平转换
• SD卡电平转换
• TransFlash®电平转换器
