特性

产品详情和应用

MAX13000E–MAX13005E是6通道电平转换器，能够为多电压系统的数据传输提供电平转换功能。外接电源电压V_CC和V_L分别设置器件两侧的逻辑电平。器件V_L一侧的逻辑信号在器件的V_CC一侧转换为高压逻辑信号，反之亦然。

MAX13000E–MAX13005E具有小于4µA的V_CC和V_L静态电源电流。MAX13000E–MAX13005E还为V_CC侧的I/O提供±15kV ESD保护，可在具有外部信号走线的应用中提供更强大的保护。ESD保护采用人体模型(HBM)。MAX13000E/MAX13001E/MAX13002E能够确保实现230kbps的数据速率。MAX13003E/MAX13004E/MAX13005E则可在V_CC > +1.65V的情况下，确保实现20Mbps的数据速率。

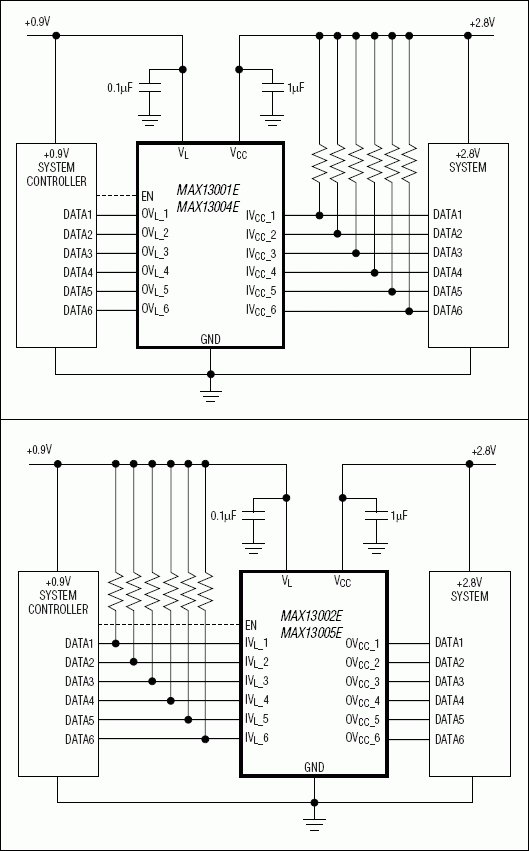

MAX13000E/MAX13003E是双向电平转换器，允许在任意单根数据线上进行双向(V_L V_CC)电平转换，而无需DIRECTION输入控制。MAX13001E/MAX13002E/MAX13004E/ MAX13005E为单向电平转换器，可在任意单根数据线上进行单向电平转换(V_L —> V_CC或V_CC —> V_L)。MAX13001E/MAX13002E/MAX13004E/MAX13005E单向转换器的输入可与CMOS和开漏极(OD)输出连接。若想了解更多信息，请参见完整数据资料中的定购信息、选型指南和输入驱动器要求部分。

MAX13000E–MAX13005E的V_L电压范围为+0.9V至+3.6V，V_CC电压范围为+1.5V至+3.6V。MAX13000E–MAX13005E采用16焊球UCSP™和16引脚TSSOP封装，可工作在-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• CMOS逻辑电平转换
• 低成本串行接口
• 低电压ASIC电平转换
• OD至CMOS信号变换
• 漏极开路I/O转换
• 便携式通信设备
• 便携式POS系统
• 智能读卡器
• SPI™和MICROWIRE™电平转换
• 电信设备
