特性

• 双向电平转换
• V_L工作电压低至+1.1V
• 关断模式下具有1µA (最大值)超低电源电流
• 保证的推挽驱动数据速率
  • 8Mbps (+1.2V ≤ V_L ≤ +3.6V，V_CC ≤ +5.5V)
  • 16Mbps (+1.8V ≤ V_L ≤ V_CC ≤ +3.3V)
• I/O V_CC端具有扩展的ESD保护
  • ±15kV人体模型
  • ±15kV IEC61000-4-2气隙放电
  • ±8kV IEC61000-4-2接触放电
• 低电源电流
• 短路保护
• 节省空间的µDFN及UTQFN封装

产品详情和应用

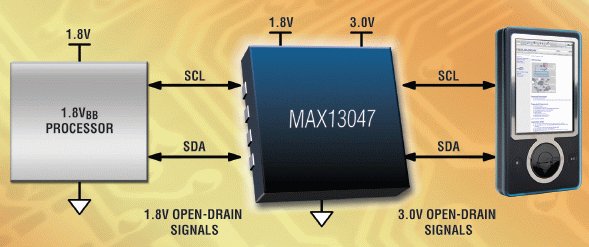

MAX13046E/MAX13047E是具有±15kV ESD保护的双向电平转换器，为多电压供电系统中的数据传输提供电平转换。MAX13046E是单通道转换器，MAX13047E是双通道转换器。外部电压V_CC和V_L设置器件两侧的逻辑电平。MAX13046E/MAX13047E采用基于传输门的设计，任何数据线均可实现双方向(V_L ⇔ V_CC)的数据转换。MAX13046E/MAX13047E的V_L范围为+1.1V至+3.6V或(V_CC + 0.3V)中的较小值，V_CC范围为+1.65V至+5.5V，这两款芯片可理想用于低压ASIC/PLD和高压系统间的数据转换。

MAX13046E/MAX13047E具有关断模式，可将电源电流降至低于1µA，过热短路保护和V_CC侧的±15kV ESD保护可为传输外部信号的应用提供极强的保护。采用推挽驱动时，MAX13046E/MAX13047E可保证以8Mbps的数据速率工作。

MAX13046E采用6引脚µDFN封装，MAX13047E采用10引脚UTQFN封装，两款器件均工作于-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• CMOS逻辑电平转换
• I²C和1-Wire转换
• 便携式设备
