特性

• 确保100Mbps的数据速率
• 双向电平转换(MAX3013)
• V_L工作电压可低至+1.2V
• 0.1µA关断电流
• 低静态电流(0.1µA)
• UCSP、QFN或TSSOP封装

产品详情和应用

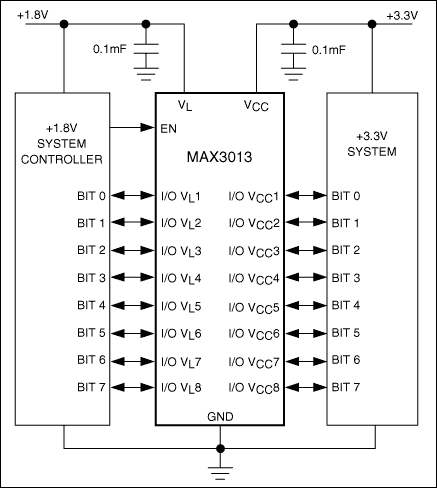

MAX3013 8通道电平转换器提供系统所需的电平转换，允许多电压系统实现100Mbps的数据传输。外部电压，V_CC和V_L，用于设置器件两侧的逻辑电平。器件V_L侧的逻辑信号在器件的V_CC侧被转换为较高的电压逻辑信号，反之亦然。

MAX3013具有一个EN输入，当该引脚为逻辑低电平时，器件两侧的所有的输入/输出进入三态模式，使V_CC和V_L电源电流降至0.1µA。V_L高于1.8V时，这些器件能够确保工作在100Mbps的数据速率。

MAX3013可接受的V_CC电压范围为+1.65V至+3.6V，V_L电压范围为+1.2V至(V_CC - 0.4V)，适用于低电压ASIC/PLD与高压系统间的数据传输。MAX3013采用5 x 4 UCSP™、20引脚5mm x 5mm QFN或20引脚TSSOP封装。

应用

• 蜂窝电话
• 全球定位系统(GPS)
• 低电压ASIC电平转换
• 便携式通信设备
• 便携式POS系统
• SPI™和MICROWIRE™电平转换
• 电信设备
