特性

• 允许总在线拉电压高于或低于 V_CC
• 用于 SDA 和 SCL 线的双向缓冲器^*增加了扇出
• 在背板上进行带电电路板插拨操作期间可防止 SDA 和 SCL 损坏
• 将输入 SDA 和 SCL 线与输出隔离开来
• 10kV 人体模型 ESD 保护
• 所有 SDA 和 SCL 在线的 1V 预充电
• 支持时钟展宽、判优和同步
• 用于 V_CC = 0V 的高阻抗 SDA、SCL 引脚
• CS 引脚负责控制从输入至输出的连接
• 与 I²C^™ 标准模式、I²C 快速模式和 SMBus 标准兼容 (工作频率高达 400kHz)

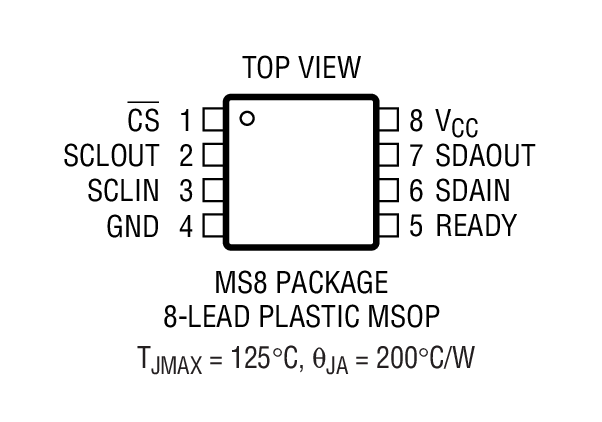

• 小外形 8 引脚 MSOP 和 DFN (3mm x 3mm) 封装

产品详情和应用

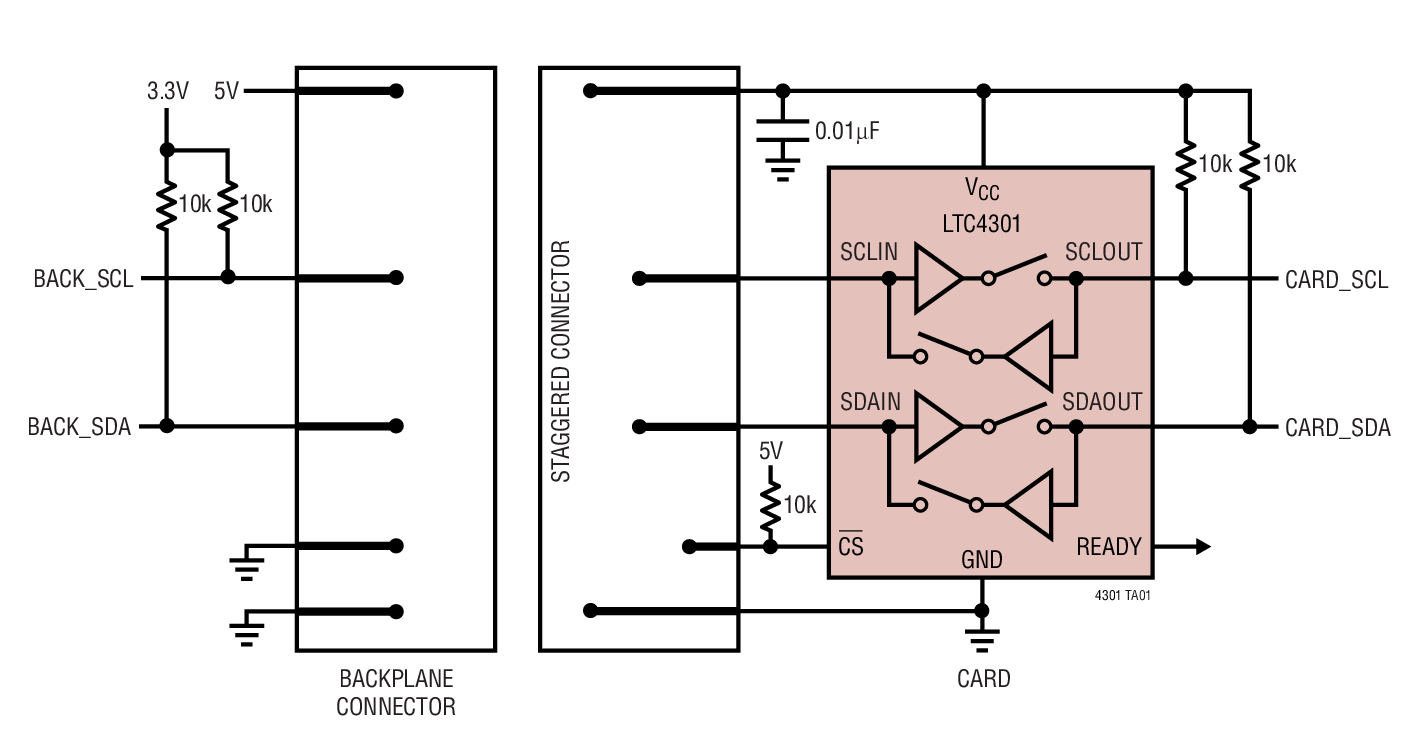

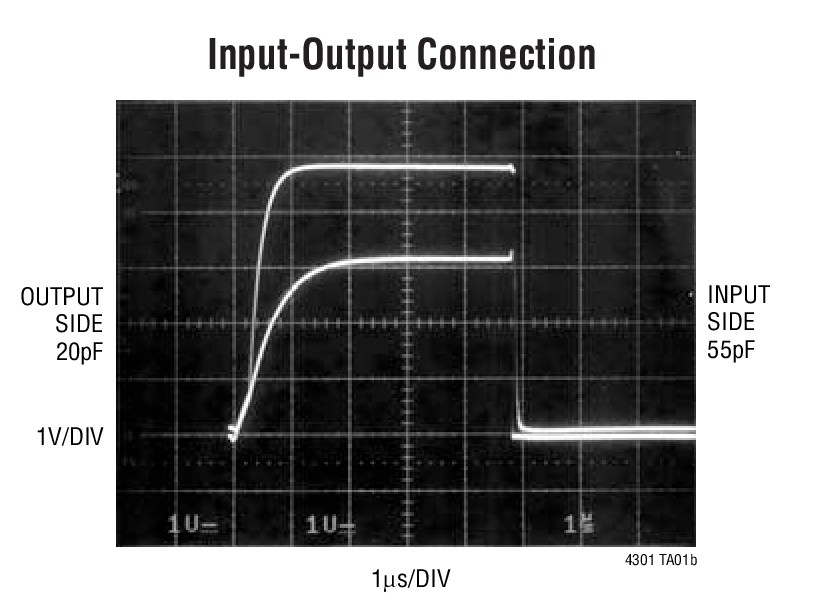

LTC^®4301是一款独立于电源的可热插拨型双线式总线缓冲器，允许在带电背板上进行 I/O 卡板的插拨，而不会损坏数据和时钟总线。此外，LTC4301还允许 V_CC、SDAIN 和 SCLIN 上拉电压与 SDAOUT 和 SCLOUT 上拉电压彼此无关。控制电路可保持背板与插件板之间的隔离，直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时，LTC4301将提供双向缓冲，从而保持背板与插件板电容之间的隔离。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V 以较大限度地抑制总线扰动。当被驱动至低电平时，/CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。将 /CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 输出引脚的状态指示背板与插件板侧是否连接在一起。

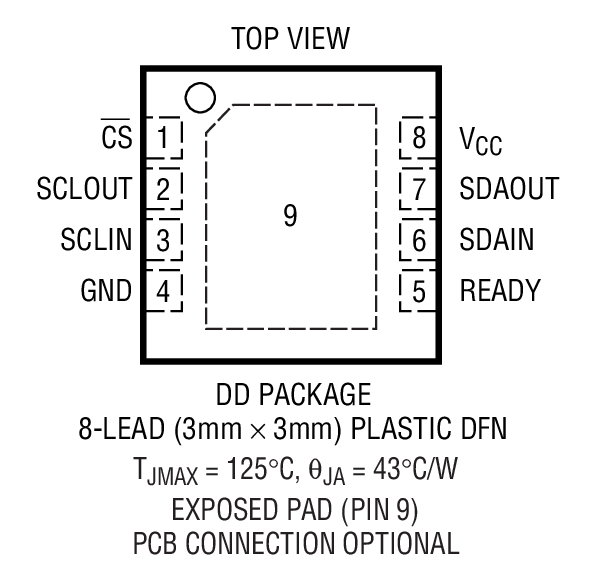

LTC4301采用 8 引脚 DFN (3mm x 3mm) 和 MSOP 封装。

• 带电电路板插入
• 服务器
• 电容缓冲器/总线扩展器
• 台式计算器
• CompactPCI^™ 和 ATCA 系统
