特性

• 7通道逻辑电平输入至高压输出电平转换器
• 每通道上提供互补输出
• VLS输入范围为10V至18V
• VCC输入范围为2.3V至3.6V
• 2电平或4电平工作模式
• 排序或组合逻辑
• 3Ω输出导通电阻
• 5电平输出
• 极短的传输延迟(80ns典型值)
• 快速上升时间(30ns典型值)
• 内置死区时间可避免电源直通
• 热关断
• VLS和VCC欠压锁定

产品详情和应用

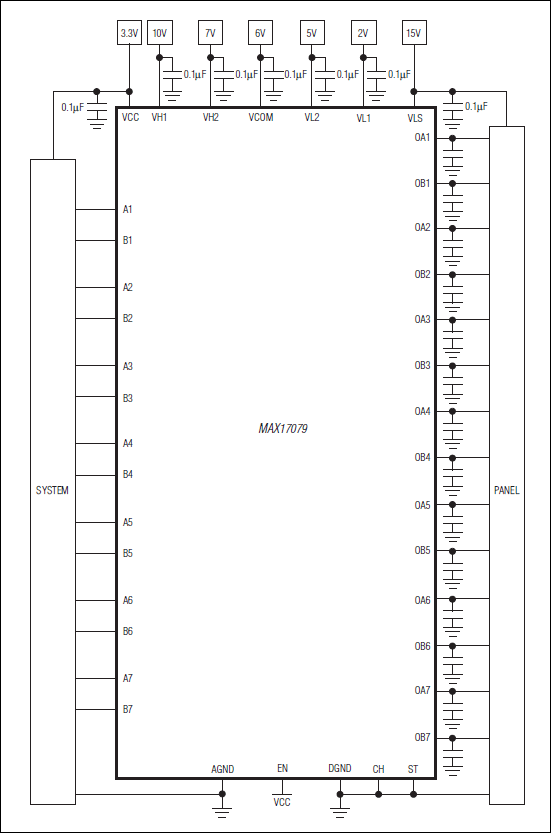

MAX17079为7通道逻辑电平输入至高压输出电平转换器。每通道具有两个输入及一个共用的使能输入。每通道提供两路输出，可设置5种输出电平，两路输出彼此互补。这5种输出电平通过5个电源设置，14路输出共用该电源。

5个电源包括典型的TFT VCOM电源。两个较高电压的电源通常高于VCOM，并且VH1始终大于VH2。两个较低电压的电源低于VCOM，并且VL1始终小于VL2。其它电源包括VLS (典型的TFT AVDD电源)和VCC (逻辑电源)。MAX17079还可配置成双电平电压转换器。

当EN拉低时，14路输出连接至VCOM；当EN置高时，所有输出状态由各自的输入决定。逻辑输入由定时控制器驱动。输出开关导通电阻典型值为3Ω，具有低传输延时和快速上升时间。MAX17079具有最小死区时间，可防止电源间短路造成直通。MAX17079具有内部热关断功能，避免器件过热；还具有VCC欠压锁定(UVLO)和VLS UVLO功能。

MAX17079采用带裸焊盘的40引脚、6mm x 6mm薄型QFN封装，最大高度为0.8mm。
