特性

• 用于IC卡通信的接口和电平转换
• 卡接口具有8kV (最小) ESD (IEC)保护
• 待机模式下具有超低电流损耗，典型值小于10nA
• 内部产生IC卡供电电压：
  • 5.0V ±5%，80mA (最大)
  • 3.0V ±8%，65mA (最大)
  • 1.8V ±10%，30mA (最大)
• 通过内部专用排序器自动控制卡的激活和禁用
• 智能卡通信时，直接完成主机I/O口的电平转换
• 灵活产生卡时钟，支持外部晶振1、2、4、8分频
• 大电流保护、短路保护以及过热保护
• 低电流工作模式

产品详情和应用

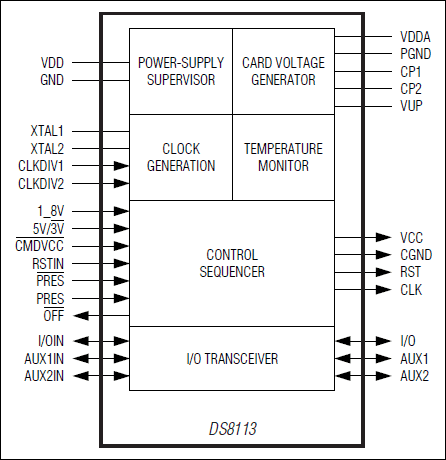

DS8113智能卡接口是用于智能卡读卡器的低成本模拟前端，适用于所有ISO 7816、EMV™以及GSM11-11应用。DS8113支持5V、3V和1.8V智能卡，DS8113可选择工作模式和低功耗待机模式，待机模式下电流低至10nA。

DS8113用于连接系统微处理器和智能卡接口，提供IC卡应用所需的供电电源、ESD保护以及电平转换。

Maxim提供EMV 1级库文件(基于MAXQ2000微控制器)和硬件参考设计。关于其他微控制器平台的要求，请通过china.maximintegrated.com/support与Maxim技术支持联系。可提供DS8113-KIT评估板，以协助进行原型设计和评估。
