ADI亚德诺 MAX3750 产品介绍

2026-03-09 0次

特性

+3.3V单电源
低抖动：10ps
低功耗
- 190mW (MAX3750)
- 180mW (MAX3751)
大输出信号摆幅：>1000mVp-p
失配容限输出驱动级
所有输入端提供150Ω差分片内端接
所有输出端口提供150Ω片内反向端接

产品详情和应用

MAX3750/MAX3751均为+3.3V、光纤通道端口旁路IC，包括高速多路复用器和输出缓冲级，支持存储器件热插拔操作。这些器件经过优化，可用于光纤通道仲裁环路拓扑。

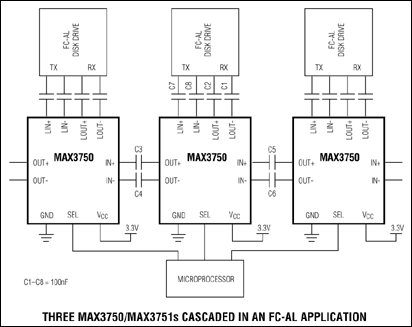

MAX3750的数据速率为2.125Gbps，而MAX3751的数据速率为1.0625Gbps。总功耗（包括输出电流）很低：MAX3750仅为190mW，MAX3751为180mW。具有10ps低抖动特性，因此非常适合用于级联拓扑。输出驱动器电路可承受通常由电路板过孔和电感连接器引起的负载失配。片内端接设计减少了外部元件数，简化了电路板布局。

应用

1.0625Gbps光纤信道仲裁环路
2.125Gbps光纤通道仲裁环路
大容量存储系统
RAID/JBOD应用
