ADI亚德诺 LTC1694-1 产品介绍

2026-03-09 0次

特性

改善了SMBus/I²C^™上升时间转换
在SMBus/I²C总线上连接了多个器件的情况下确保数据完整性
改善了低态噪声裕度
宽电源电压范围：2.7V 至 6V
可并联多个 LTC1694-1 器件以增加驱动电流
外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOT^™)封装

    

产品详情和应用

LTC^®1694-1 是一款双通道 SMBus 有源上拉加速器，专为提升所有规定的 SMBus 负载条件下的数据传输速度和可靠性而设计。另外，LTC1694-1 还与 Philips I²C总线相兼容。

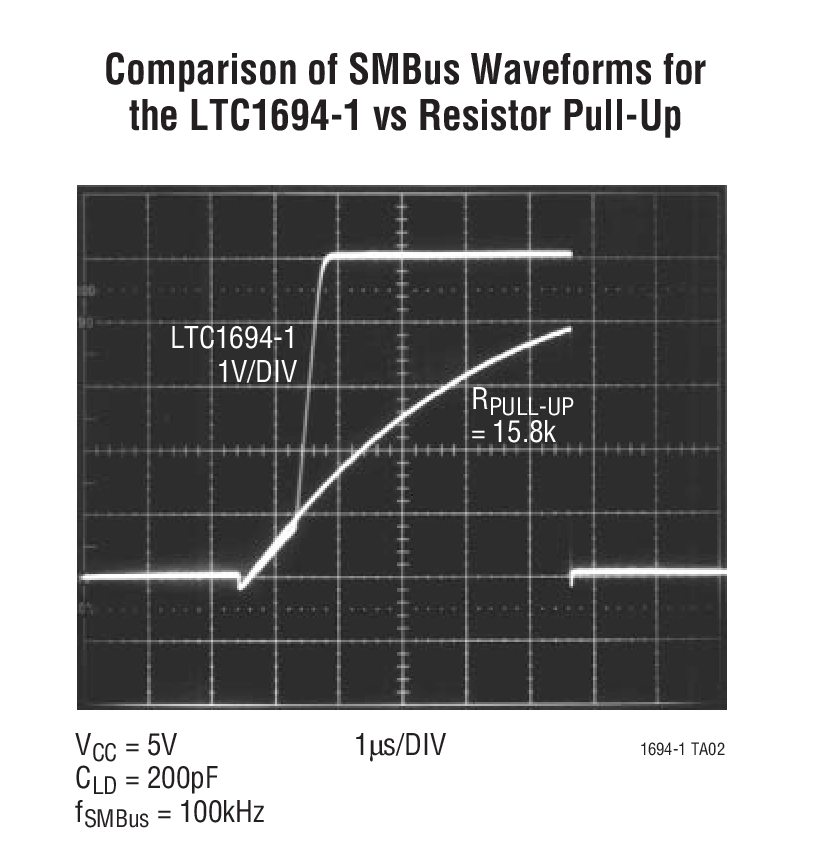

通过提供一个 2.2mA 高上拉电流以在正总线转换期间转换 SMBus 或 I²C线，LTC1694-1 允许进行多器件连接或者一个较长、容性较大的互连，并不会牺牲转换速率或总线性能。

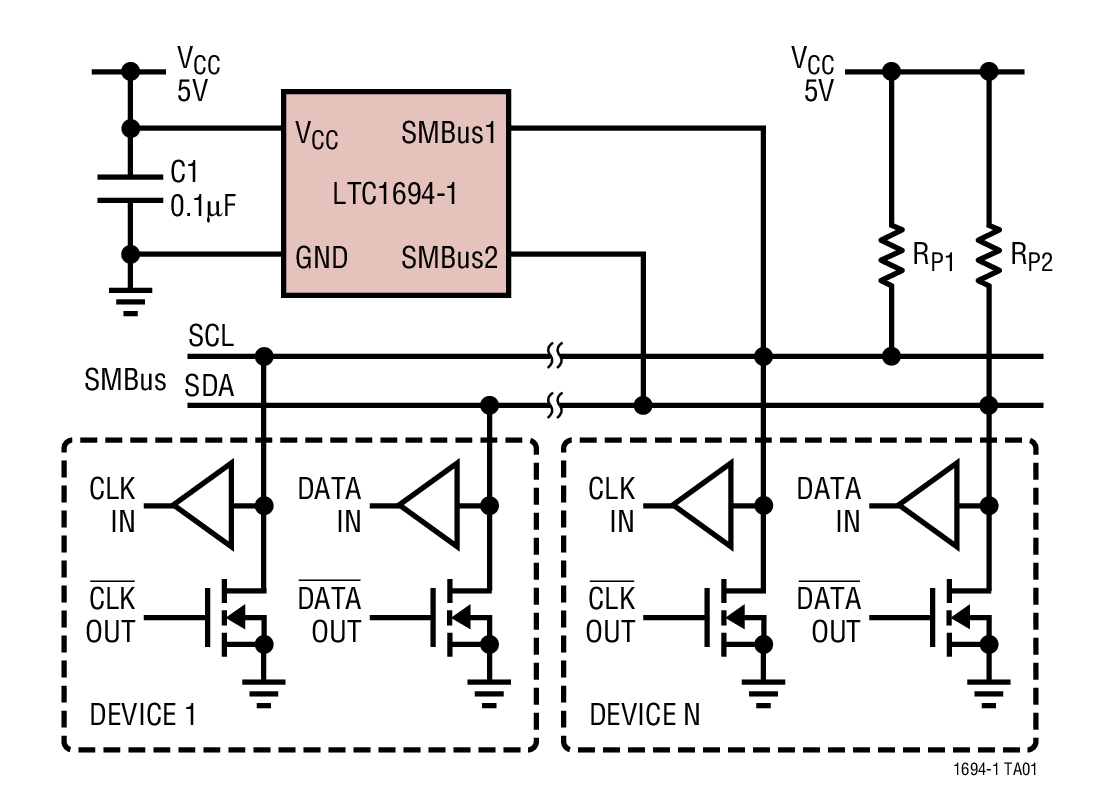

在负转换期间或稳态 DC 电平条件下，LTC1694-1 供应零电流。外部电阻器 (每条总线线路上一个) 在正总线转换期间触发 LTC1694-1，并设定下拉电流水平。这些电阻器决定了负总线转换期间和逻辑低 DC 电平条件下的转换速率。

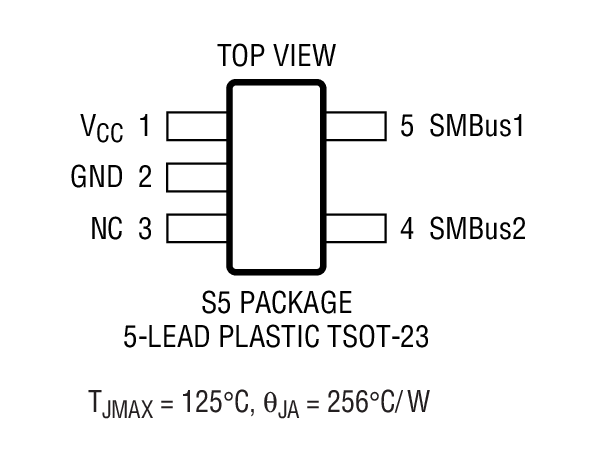

LTC1694-1 采用 5 引脚 SOT-23 封装。

应用

笔记本电脑和掌上型电脑
便携式仪器
电池充电器
工业控制应用
TV / 视频产品
ACPI SMBus接口

  
