特性

• 集成的ISO 7816 UART提供与2个独立智能卡设备的完整接口/控制
• 卡接口具备8kV (最小) ESD保护
• 内部产生IC卡电源电压
  • 5.0V ±5%，65mA (最大)
  • 3.0V ±8%，50mA (最大)
  • 1.8V ±10%，30mA (最大)
• 专用内部时序发生器控制卡的自动激活、关闭和数据传输
• 通过8位并行总线与主机连接(用户可选择复用或非复用模式)
• 片选和三态总线允许多个设备(读卡器和存储器)挂接在总线上
• 8字节接收FIFO，具有可编程的深度和门限
• 与外部ISO 7816 UART连接的I/O接口引脚，用作辅助接口
• 独立的卡时钟发生器(高达10MHz)，具有2倍频
• 可选的卡时钟停止在高电平，低电平或内部产生1.25MHz (用于卡掉电)
• EMV认证的参考设计并备有评估板(DS8007-KIT)

产品详情和应用

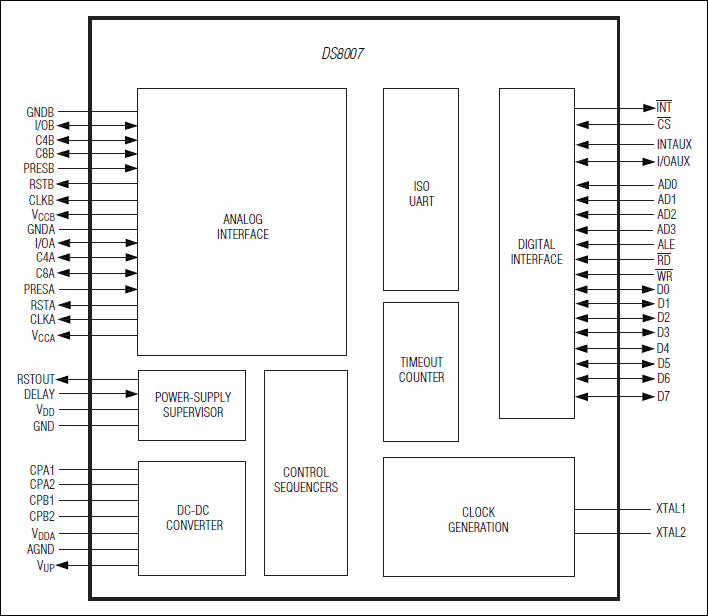

DS8007是一款低成本多协议双智能卡读卡接口，满足所有ISO 7816、EMV™和GSM11-11的要求。通过其8位并行总线和专用地址选择(AD3–AD0)引脚，DS8007可方便的直接连接至Maxim安全微控制器的非复用字节宽度总线。另外，并行总线也可以复用，允许直接连接至80C51兼容微控制器的复用总线，通过MOVX寻址。

一路集成的ISO 7816 UART复用该接口，允许高速、自动的完成智能卡处理，并且每个卡槽具有独立的处理和可变波特率能力。卡接口由内部时序控制，支持自动激活和关闭时序、可处理T = 0、T = 1所需要的所有动作以及同步协议。还支持掉电情况下的紧急关闭。通过辅助I/O可支持第三个卡。同一套I/O还可作为额外的UART串行接口。

DS8007提供与两个智能卡连接所必需的全部电信号。集成的电压转换器保证1.8V/3V/5V卡和1.8V/3V/5V环境的完整交叉兼容，允许工作在2.7V至6V电源电压范围。

应用

• 接入控制
• 银行设备(POS终端、借记卡/信用卡支付终端、密码键盘、自动取款机)
• 收费电视
• 电信
