ADI亚德诺_LTC1694_产品介绍

ADI亚德诺 LTC1694 产品介绍

2026-03-09 0次

特性

改善了 SMBus上升时间转换
在 SMBus 总线上连接了多个器件的情况下确保数据完整性
改善了低态噪声裕度
自动检测低功率待用模式
宽电源电压范围：2.7V 至 6V
外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOT^™)封装

 

产品详情和应用

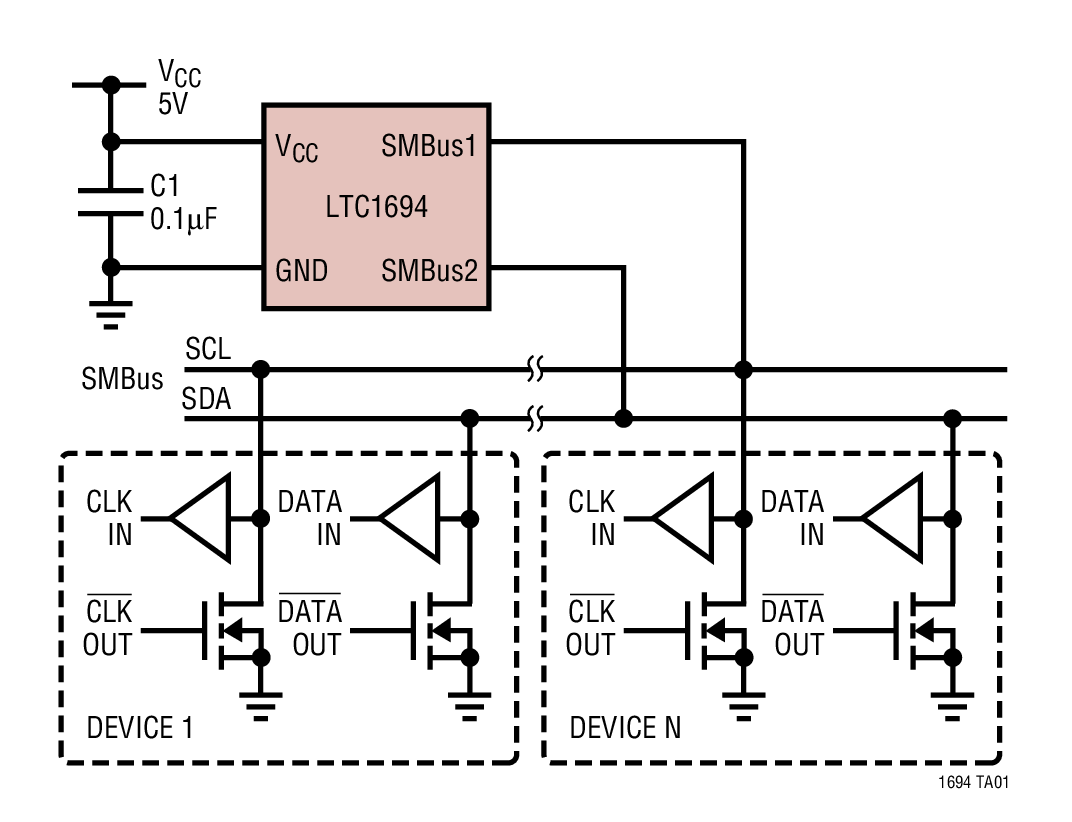

LTC^®1694 是一款双通道 SMBus 有源上拉加速器，专为提升所有规定的 SMBus 负载条件下的数据传输速度和可靠性而设计。另外，LTC1694 还与 Philips I²C^™总线相兼容。

通过采用两个双级迟滞上拉电流源，LTC1694 允许进行多器件连接或者一个较长、容性较大的互连，并不会牺牲转换速率或总线性能。

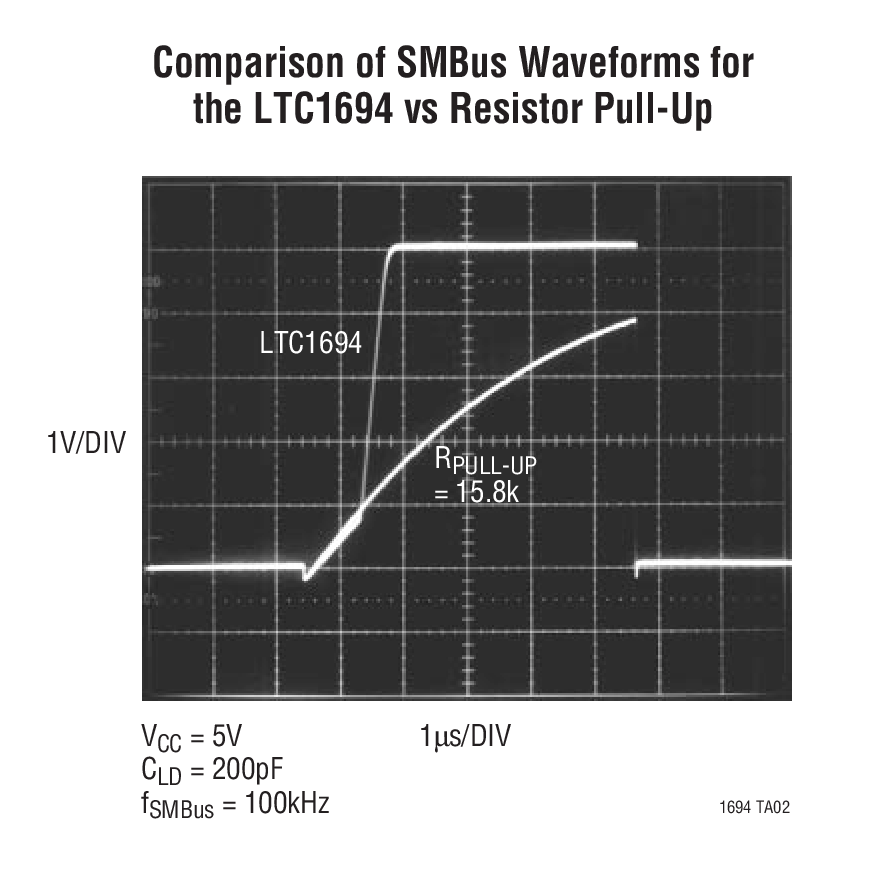

在正总线转换期间，LTC1694 电流源提供 2.2mA 以迅速地转换 SMBus 线。在负转换期间或稳态 DC 电平条件下，电流源提供的电流减小至 275μA，以改善负转换速率和改进低态噪声裕度。如果 SCL 和 SDA 均为高电平，则一种自动检测待用模式将减小电源电流。

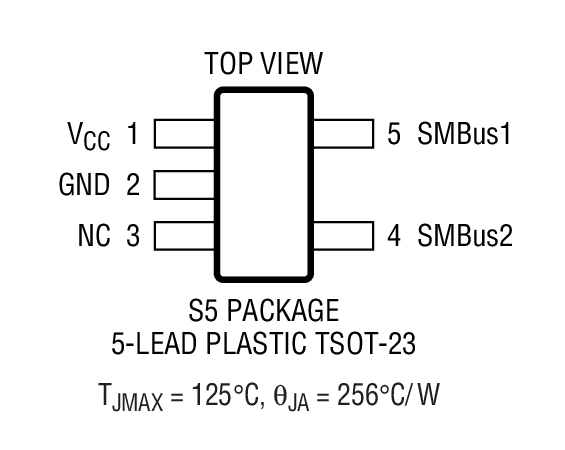

LTC1694 采用 5 引脚 SOT-23 封装，所需占用的电路板空间几乎与两个表面贴装型电阻器相同。

应用

笔记本电脑和掌上型电脑
便携式仪器
电池充电器
工业控制应用
TV / 视频产品
ACPI SMBus 接口

  
