特性

• 用于IC卡通信的模拟接口和电平转换
• 卡接口具有±8kV (最小值) ESD (IEC)保护
• 待机模式下具有超低电流损耗，典型值小于10nA (典型值)
• 内部产生IC卡供电电压：
  • 5.0V ±5%，80mA (最大值)
  • 3.0V ±8%，65mA (最大值)
  • 1.8V ±10%，30mA (最大值)
• 通过内部专用排序电路自动控制卡的激活和禁用
• 智能卡通信时，直接完成主机I/O口的电平转换
• 灵活产生卡时钟，支持外部晶振的1、2、4、8分频
• 大电流保护、短路保护以及过热保护

产品详情和应用

DS8203智能卡接口IC为低成本、低功耗模拟前端，适用于所有ISO 7816、EMV*以及GSM11-11应用。DS8023支持5V、3V和1.8V智能卡，并提供低功耗待机模式。DS8023提供28引脚TSSOP和SO封装，替换TDA8024时只需少许改动甚至无需改动。

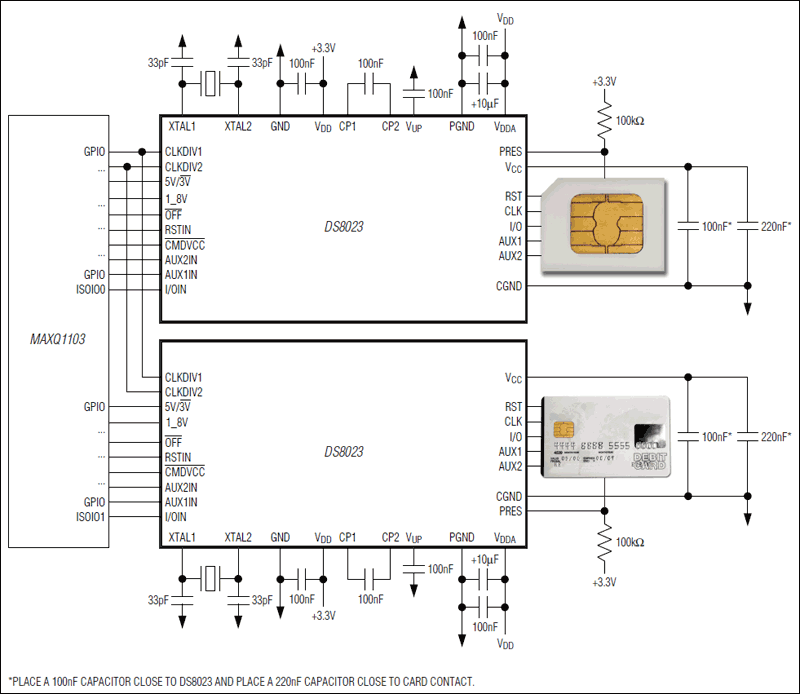

DS8023用于连接系统微处理器和智能卡接口，提供IC卡应用所需的所有供电电源、保护电路以及电平转换。

应用

• 接入控制
• 自动取款机
• 银行设备
• 借记/信用卡支付终端
• 付费电视
• 密码键盘
• POS终端
• 机顶盒授权接入
• 电信
