特性

• 为两路独立的智能卡提供完整的接口/控制
• 卡接口具有8kV (最小值) ESD保护
• 内部产生IC卡供电电压
  • 5.0V ±5%，65mA (最大值)
  • 3.0V ±8%，50mA (最大值)
  • 1.8V ±10%，30mA (最大值)
• 内部专用的时序管理电路自动控制卡的激活、关闭和数据通信
• 8位并行总线与主机接口(用户可选择复用或非复用模式)
• 片选和三态总线允许总线上挂接多个设备(读卡器和存储器)
• 8字符接收FIFO，可设置深度/阈值
• I/O口连接外部ISO 7816 UART
• 独立的卡时钟发生器(高达10MHz)，支持2倍频
• 可选择卡时钟停止在高电平、低电平或内部产生的1.25MHz (卡关断)
• 提供经过EMV认证的参考设计和评估套件(DS8007-KIT)

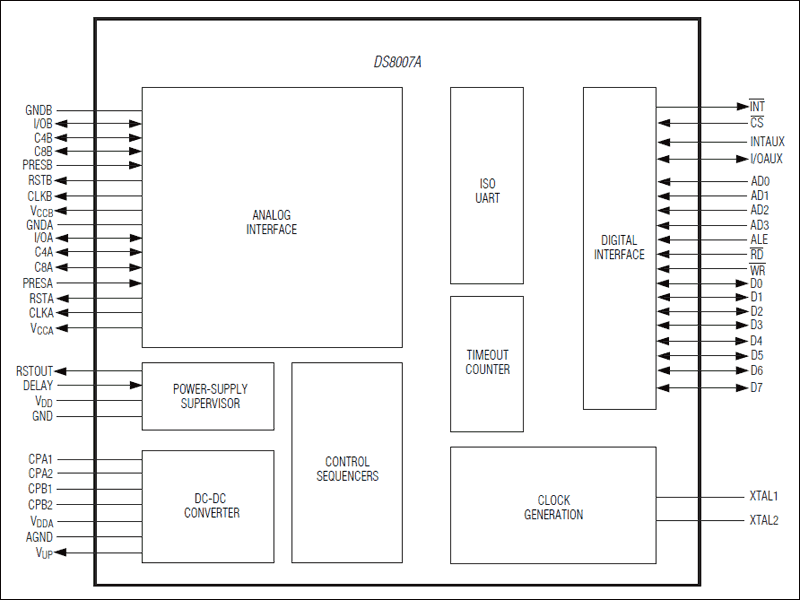

产品详情和应用

DS8007A多协议双智能卡接口是一款汽车级、低成本双智能卡读卡器接口，满足所有ISO 7816、EMV™和GSM11-11的要求。通过其8位并行总线和专用地址选择(AD3–AD0)引脚，DS8007A可以方便地直接连接至Maxim安全微控制器的非复用字节宽度总线。另外，并行总线也可以复用，允许直接连接至80C51兼容微控制器的复用总线，通过MOVX寻址。

一路集成的UART复用该接口，允许高速、自动地完成智能卡处理，并且每个卡槽具有独立的处理和可变波特率能力。卡接口由内部时序控制，支持自动激活和关闭时序、可处理T = 0、T = 1所需要的所有动作以及同步协议。此外还支持掉电情况下的紧急关闭。通过辅助I/O可支持第三个卡。同一组I/O还可作为额外的UART串行接口。

DS8007A提供两路智能卡接口所需的全部信号，集成电压转换器保证了1.8V/3V/5V卡和1.8V/3V/5V工作环境的相互兼容性，能够工作在2.7V至6V电源电压。对于非汽车级应用，可以选择标准版本的DS8007。

应用

• 接入控制
• 银行设备(POS终端、借记卡/信用卡支付终端、密码键盘、自动取款机)
• 收费电视
• 电信
