特性

• 双向电平转换
• 保证数据速率
  • 8Mbps (+1.2V ≤ V_L ≤ V_CC ≤ +5.5V)
  • 16Mbps (+1.8V ≤ V_L ≤ V_CC ≤ +3.3V)
• I/O V_CC端具有扩展的ESD保护
  • ±15kV人体模型
• 使能/关断
• 关断模式下超低电源电流1µA
• 8引脚µDFN封装

产品详情和应用

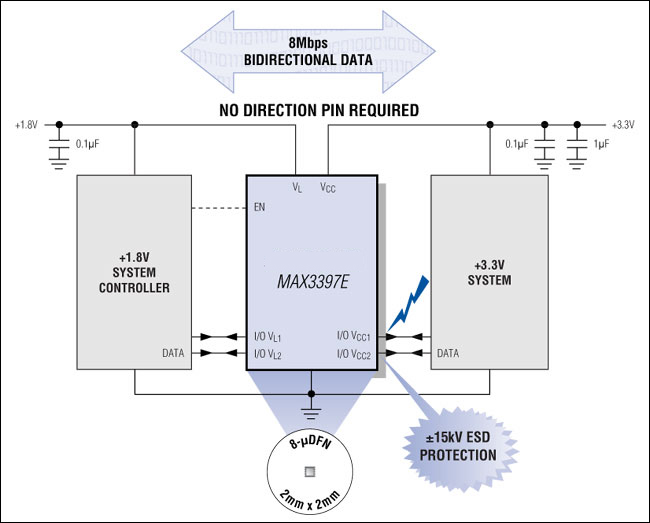

MAX3397E是具有±15kV ESD保护的双向电平转换器，为多电压供电系统中的数据传输提供电平转换。外部电压V_CC和V_L设置器件两侧的逻辑电平。器件将V_L侧的低压逻辑信号转换成V_CC侧的高压逻辑信号，反之亦然。MAX3397E采用基于传输门的设计，任何数据线均可实现任意方向(V_L ↔ V_CC)的数据转换。MAX3397E可接收+1.2V至+5.5V的V_L以及+1.65V至+5.5V的V_CC，使得芯片可理想用于低压ASIC/PLD和较高压系统间的数据转换。

MAX3397E具有关断模式，可将电源电流降至低于1µA，过热短路保护和V_CC侧的±15kV ESD保护可为传输外部信号的应用提供极强的保护。MAX3397E在整个工作电压范围内可保证以8Mbps的数据速率工作。在额定工作电压范围内，有可能达到更高的数据速率。详情请参考完整数据资料中的Timing Characteristics表。

MAX3397E提供8引脚µDFN封装，工作于-40°C至+85°C扩展级温度范围。
