特性

• 双向缓冲器增加了扇出
• 高噪声裕度 (V_IL = 0.3 • V_CC)
• 可与用于驱动一个高 VOL 的非 I²C 型设备兼容
• 可选的上升时间加速器电流
• 电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线
• 在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
• 阻塞总线断接和恢复
• 与 I²C、I²C 快速模式和 SMBus 相兼容
• ±4kV 人体模型 (HBM) ESD 坚固性
• 未通电时 SDA、SCL 引脚呈高阻抗

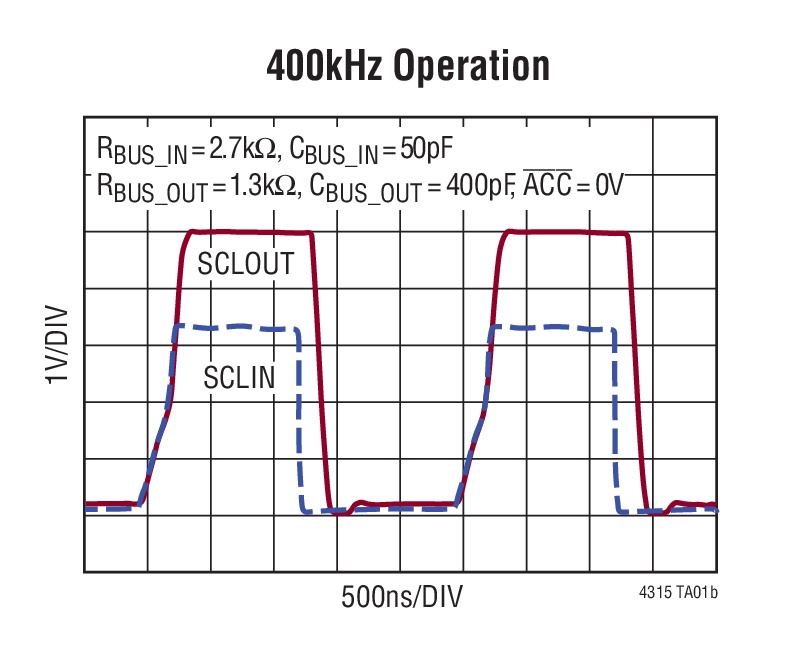

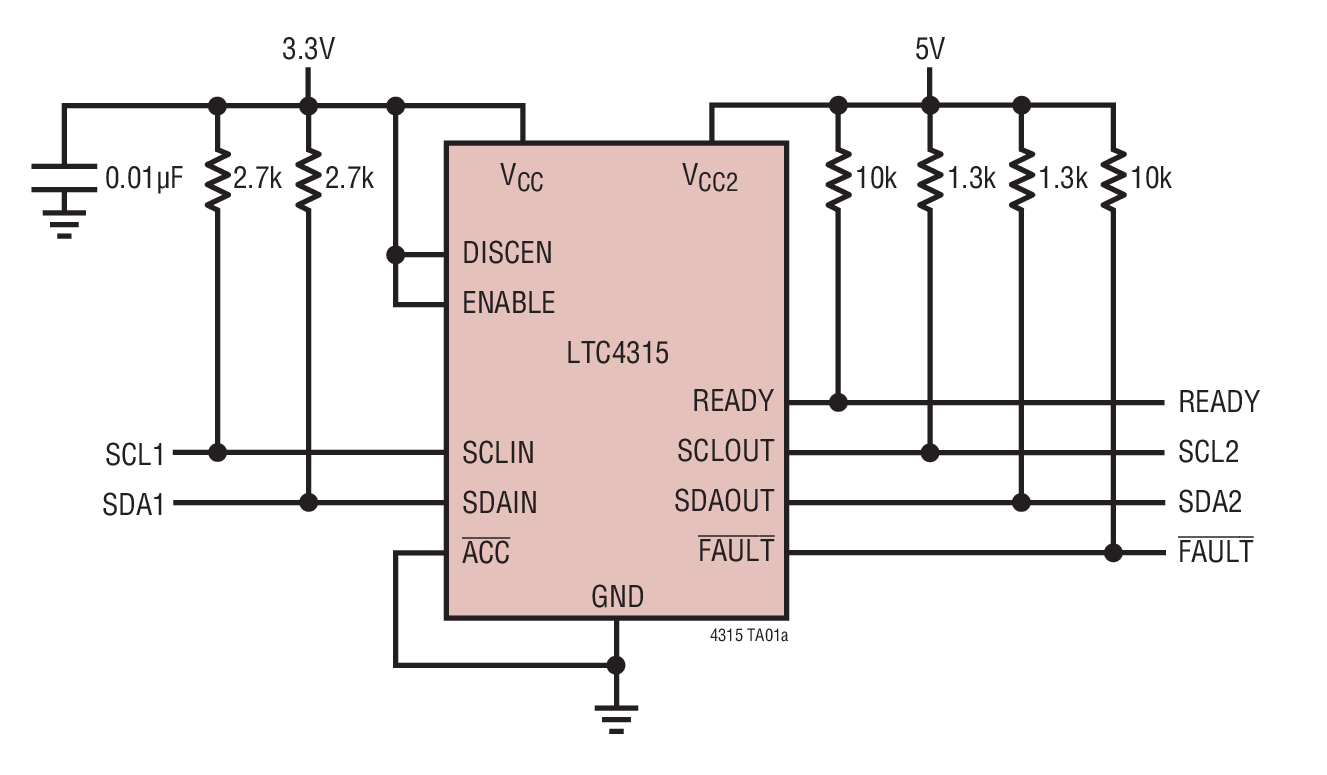

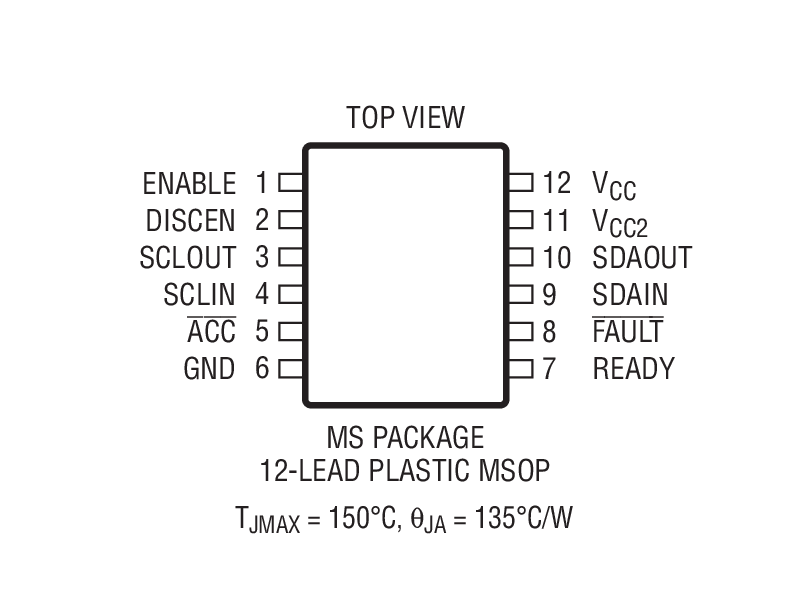

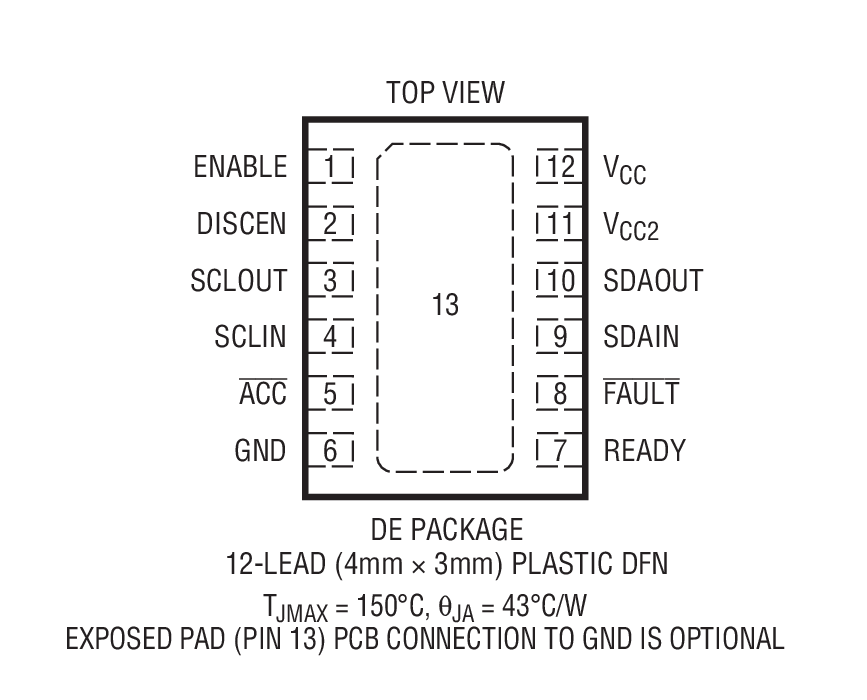

• 12 引脚 (4mm x 3mm) DFN 和 12 引脚 MSOP 封装

产品详情和应用

LTC^®4315 是一款可热插拔型、二线式总线缓冲器，该器件提供了双向缓冲、并保持了一个低偏移电压和高噪声裕度 (在高达 0.3 • V_CC 的电压下)。高噪声裕度使 LTC4315 能够与用于驱动一个高 V_OL (>0.4V) 的设备实现互操作，并允许把多个 LTC4315 级联起来使用。LTC4315 支持 1.5V、1.8V、2.5V、3.3V 和 5V 总线之间的电平转换。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V，以较大限度地抑制总线扰动。在 ENABLE 被确定为高电平并在 SDA 和 SCL 引脚上检测到一个停止位或总线空闲情况之后，在输入与输出之间建立连接。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平且 DISCEN 引脚为高电平，则将产生一个 FAULT 信号以指示一种总线被阻塞于低电平的情况，且将输入与输出断接。随后产生多达 16 个时钟脉冲，用于释放阻塞总线。一个三态 ACC 引脚负责启用具有不同强度的输入和输出侧上升时间加速器。

• 电容缓冲器 / 总线扩展器
• 带电电路板插入
• 电信系统 (包括 ATCA)
• 电平转换
• PMBus
• 服务器
