特性

• SIM/智能卡电平转换
• 控制器电压范围：+1.4V至+5.5V
• 卡电压范围：+1.7V至+5.5V
• ±10kV ESD卡插槽保护
• 支持 DV_CC > V_CC 或 DV_CC < V_CC 的电平转换
• 任一电源移除时自动关断
• 关断期间卡触点主动拉低
• 总静态电源电流：1µA
• 总关断电源电流：0.01µA
• 超小型10引脚µMAX封装
• 符合GSM测试规范11.11和11.12

产品详情和应用

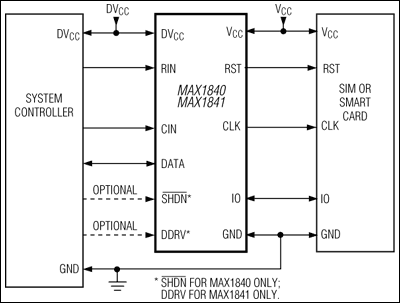

MAX1840/MAX1841用户识别模块(SIM)/智能卡电平转换器为SIM卡和智能卡端口提供电平转换和静电放电(ESD)保护。这些器件集成了两个用于复位和时钟信号的单向电平转换器、一个用于串行数据流的双向电平转换器，以及对所有卡触点的±10kV ESD保护功能。

MAX1840包含一个SHDN控制输入，以辅助SIM卡和智能卡的插拔，而MAX1841包含一个系统端数据驱动器，以支持不带开漏输出的系统控制器。“控制器端”的逻辑电源电压范围为+1.4V至+5.5V，“卡端”为+1.7V至+5.5V。总电源电流为1.0µA。当任一电源被移除时，两款器件都会自动关断。要获得完整的SIM卡接口，可将MAX1840/MAX1841与MAX1686H 0V/3V/5V稳压电荷泵结合使用。

MAX1840/MAX1841采用超小型10引脚µMAX封装，高度仅为1.09mm，面积仅为8引脚SO封装的一半。

MAX1840/MAX1841符合GSM测试规范11.11和11.12。

应用

• 逻辑电平转换
• GSM蜂窝电话的SIM接口
• 智能读卡器
• SPI™、QSPI™、MICROWIRE™电平转换
