特性

• V_IN 范围：2.6V 至 4.4V
• 超低功率：

  • 工作电流：14μA
  • 停机电流：<1μA
• 无电感器
• 短路 / 热保护
• 超小型应用电路：(<0.045 英寸²)
• 外形扁平 (仅高 1mm) 的 ThinSOT^™封装
• 升压充电泵产生 5V
• 输出电流：10mA
• V_IN 至 V_OUT 直接连接用于 3V SIM
• 开关频率：900kHz
• 软启动功能可限制接通时的浪涌电流
• 在停机期间输出被驱动至地电位

产品详情和应用

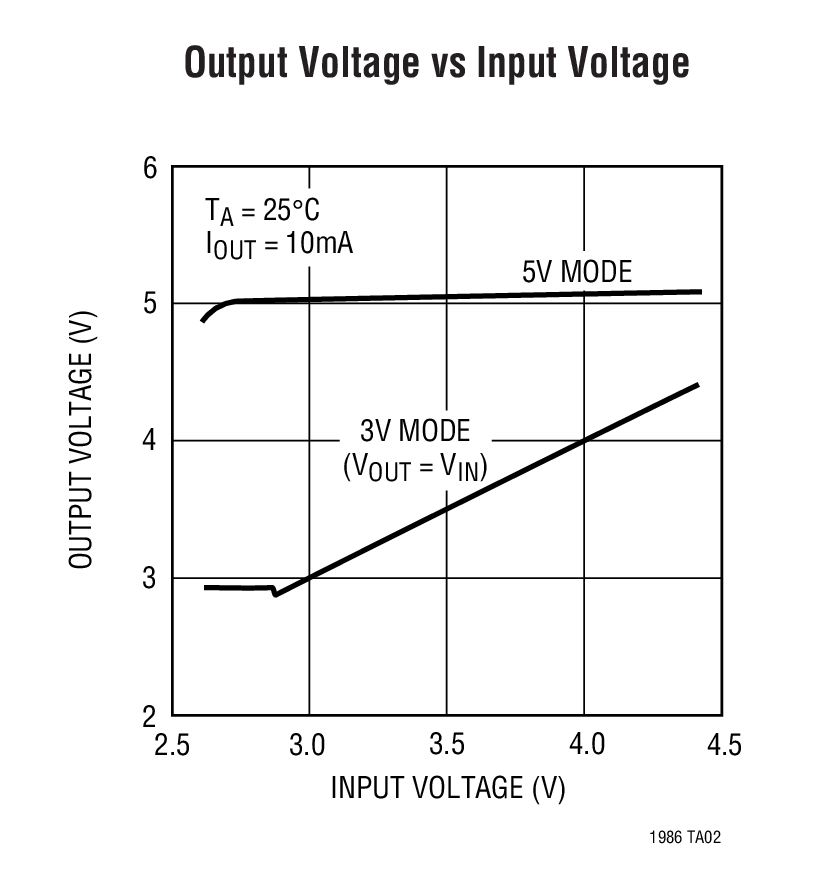

LTC^®1986 是一款微功率充电泵 DC/DC 转换器，可为 3V 或 5V GSM SIM 卡供电。该器件工作于三种模式之一：V_OUT = 5V (5V 模式)、V_OUT = V_IN (3V 模式) 或停机。输入电压范围为 2.6V 至 4.4V，而且这款器件能提供 10mA 的输出电流。LTC1986 通过在 3V 模式中提供一种升压功能，允许 V_IN 降到低至 2.6V。在 3V 模式中，V_OUT 通过一个 2.5Ω 开关直接连接至 V_IN，直到 VIN 降至 2.85V 以下为止。当 V_IN 低于 2.85V 时，此器件自动地提升 V_OUT 以保持一个稳定的 2.9V 输出，从而确保 V_OUT 保持在 3V SIM V_CC 规范之内。

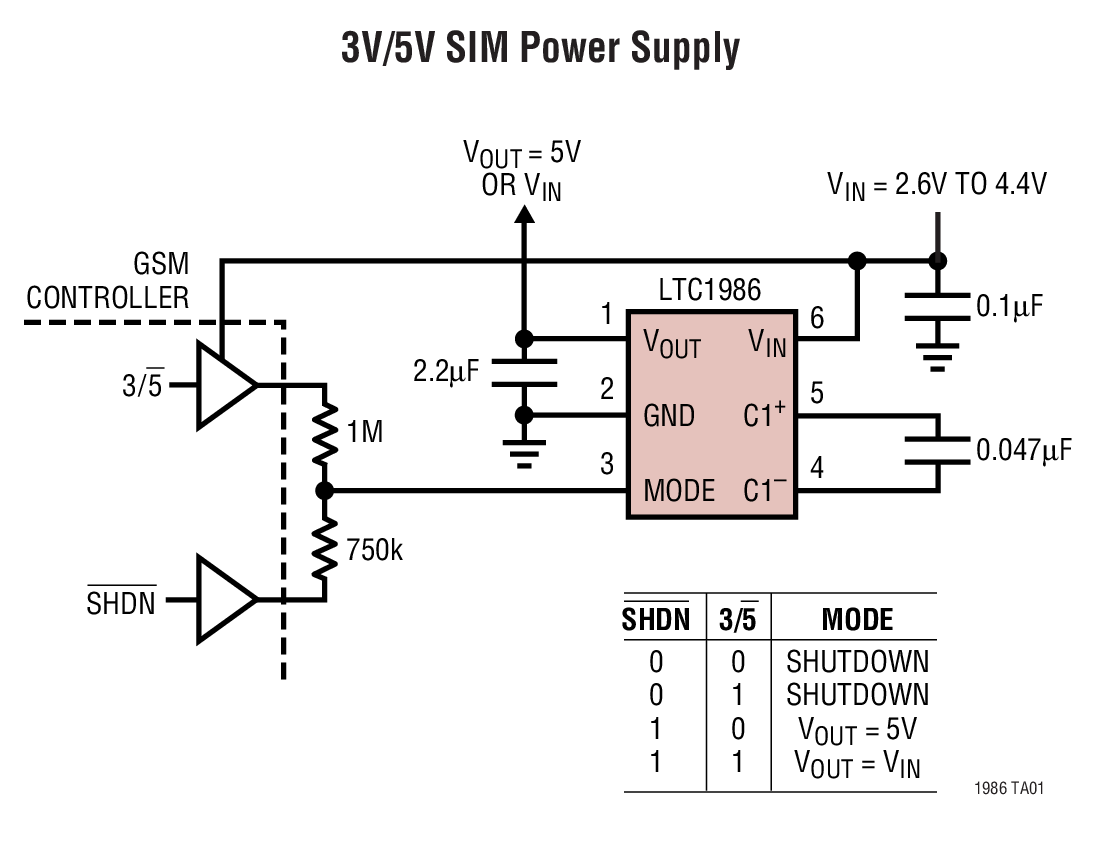

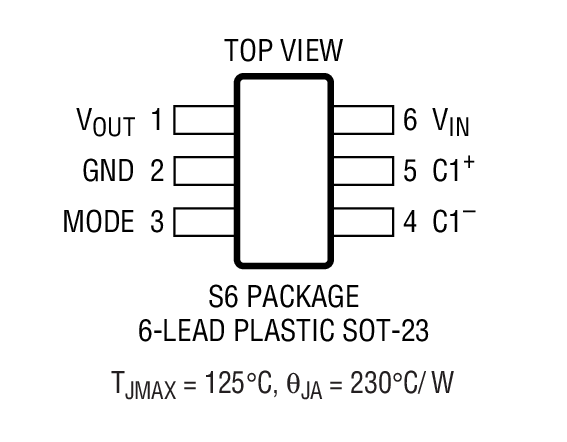

极低的工作电流 (无负载时的典型值为 14μA) 和低的外部组件数使得 LTC1986 非常适合小型、轻负载的电池供电式应用。下图所示应用电路的总 PCB 面积小于 0.045 英寸²。该器件的保护功能包括浪涌电流限制、欠压闭锁、短路和热过载保护。LTC1986 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。

• GSM 蜂窝电话
• PCS / DCS 蜂窝电话
• 便携式 POS 终端
