ADI亚德诺 MAX96716F 产品介绍

2026-03-09 0次

特性

通过单根同轴电缆或 STP 电缆实现全双工功能
- 正向链路速率为 3Gbps
- 反向链路速率 187.5Mbps
双四通道 D-PHY 或双通道 C-PHY MIPI CSI-2 v1.3 输出端口
- 聚合和复制功能
- 支持 16 个虚拟通道
- 支持 RAW8/10/12/14/16/20、RGB565/666/888、YUV422 8/10 位、用户定义和通用长包数据类型
先进的 MIPI D-PHY v1.2 发射器
- 每通道 80Mbps 至 2.5Gbps
- 极性翻转和数据通道重新分配
先进的 MIPI C-PHY v1.0 发射器
- 每通道 182Mbps 至 4.56Gbps
ASIL 相关功能安全特性
- 符合 ASIL B 标准
- 隧道模式下通过 CRC 实现端到端数据完整性
- 用于保护前向视频和控制通道数据的 R-S FEC
- 侧信道数据（I²C、UART、SPI、GPIO）的 16 位 CRC 保护，检测到错误后重新传输

视频行数据的 32 位 CRC 保护

用于串行链路 BER 测试的前向和反向通道 PRBS

持续链路裕度监控和优化

前向通道自适应均衡
用于连续链路裕度诊断的前向和反向通道眼图张开监视器

用于设备配置和外设通信的并发侧通道

I²C/UART、直通 I²C/UART、SPI、GPIO 和寄存器可编程 GPIO
四个硬件可编程的设备地址

反向参考（RoR）通道支持串行器的无晶振操作

48 引脚 7mm x 7mm TQFN 或 TQFN 侧面可润湿封装，引脚间距为 0.5mm

产品详情和应用

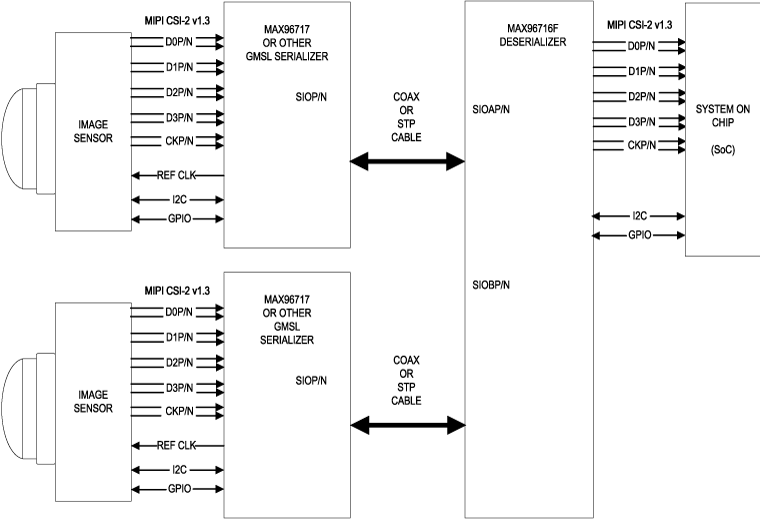

MAX96716F 将双 GMSL2 串行输入转换为 MIPI CSI-2。它还发送和接收控制通道数据，从而实现前向路径视频和双向控制数据的传输。GMSL2 在正向传输方向上以 3Gbps 的固定速率运行，而在反向传输方向上的速率为 187.5Mbps。

GMSL™ 输入独立运行，允许每个输入接收具有不同时序和分辨率的视频。

可以将来自两个输入的视频数据聚合起来以在单个 CSI-2 端口上输出，或者在第二个端口上复制以进行冗余处理。

该设备和连接的串行器通过 I² C 或 UART。

该设备的工作温度范围为 -40°C 至 +105°C，且符合 AEC-Q100 标准。

数据可以通过符合 GMSL2 通道规范的低成本 50Ω 同轴电缆或 100Ω STP 电缆传输。请联系工厂以获取 GMSL2 通道规格。

表 1. 典型最大电缆长度 vs. 衰减

3.2mm Ø 50Ω 同轴电缆，发泡绝缘

2.7mm Ø 50Ω 同轴电缆，固体绝缘

100Ω 屏蔽双绞线，AWG26

3GHz 时的衰减（典型值，室温）

0.9dB/m

1.6dB/m

1.8dB/m

3GHz 时的衰减（最大值，老化，+105°C）

1.1dB/m

2.0dB/m

2.2dB/m
