特性

• 提高互操作能力
  • 满足I²C规范
  • 10kΩ内部上拉电阻
  • 与MAX3377E和MAX3378E引脚兼容
  • 0.9V低压工作
• 可靠的逻辑电平转换
  • 所有引脚具有±0.5V容限
  • I/OVCC_引脚具有±6kV人体模式ESD保护
  • 短路热保护
  • 所有引脚具有对地短路保护
  • -40°C至+85°C工作温度范围
• 提高设计灵活性
  • 超低电源电流
  • /TS = 逻辑高电平时，单电源上拉电阻使能
  • 通道FET的导通电阻为10Ω (最大)
  • 提供小尺寸、14引脚、3.0mm x 3.0mm TDFN封装和14引脚、4.9mm x 5.1mm TSSOP封装

产品详情和应用

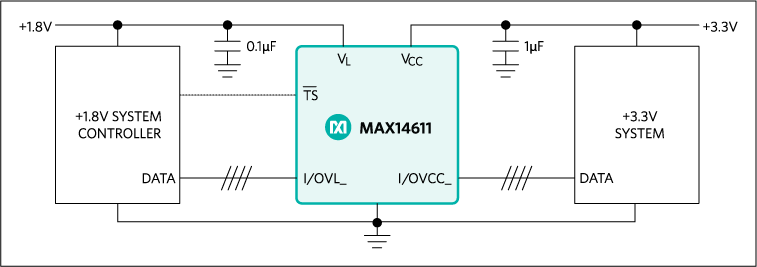

MAX14611为4通道双向逻辑电平转换器，在多电压系统中提供数据传输所需的电平转换。外部电压V_CC和V_L设置器件每一侧的逻辑电平，器件V_L侧的低压逻辑信号转换成器件V_CC侧的高压逻辑信号，反之亦然。

器件理想用于漏极开路I²C总线和MDIO总线，具有三态输出模式(/TS)。将/TS上拉至I/O口电源，置于逻辑高电平，从而在关闭电平转换功能时支持供电侧的连续、不间断I²C的工作。MAX14611采用TDFN封装，是MAX3378E引脚兼容的升级版本。

MAX14611的所有I/OVCC_端口具有高达±6kV HBM的静电放电(ESD)保护，器件工作在-40°C至+85°C扩展级温度范围，提供3mm x 3mm、14引脚TDFN和4.9mm x 5.1mm、14引脚TSSOP封装。

应用

• 低电压ASIC电平转换
• 移动电话
• 便携式电子
• POS系统
• SPI、I²C和MDIO电平转换
• 电信设备
