ADI亚德诺 MAX96724 产品介绍
2026-03-09
0次
特性
- 车规级高速链路
- 最大插入损耗：-21.0dB（3.0GHz，6Gbps）
- 最大插入损耗：-19.5dB（1.5GHz，3Gbps）
- 自动适应通道条件的变化
- 工作环境温度：-40°C 至 +105°C
- 四路可独立配置 GMSL 输入
- 6/3Gbps GMSL2 和 3.12Gbps GMSL1 链路速率
- 187.5Mbps/1Mbps (GMSL2/1) 反向链路速率
- 支持 GMSL2/1 像素和隧道混合输入
- 2x4 或 4x2 通道 MIPI CSI-2 v1.3 输出
- MIPI D-PHY v1.2 额定速率：2.5Gbps/通道
- C-PHY v1.0 额定速率：5.7Gbps/通道
- 聚合和复制功能
- D-PHY/C-PHY 支持 16/32 虚拟通道
- D-PHY（成像器）至 C-PHY (SoC) 自动转换
- 从反向信号获取的参考时钟 (RoR)
- 双向反向通道支持
- 9 个可配置 GPIO
- 2 个 I2C 端口，速率高达 1Mbps
- 符合 ASIL-B 标准 (MAX96724/F)
- 易用特性
- 减少 BOM 并节省空间
- 小型 8x8mm TQFN 标准和可湿侧面封装
- 小尺寸同轴电缆供电 (PoC)
产品详情和应用

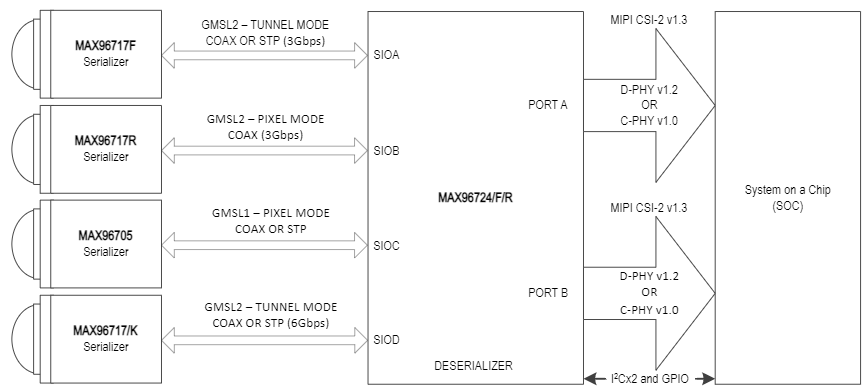

MAX96724/F/R 反串行器可以将四路 GMSL™2/1 输入转换为 1、2 或 4 路 MIPI D-PHY 或 C-PHY 输出。该套件支持通过符合 GMSL 通道规范的 50Ω 同轴电缆或 100ΩSTP 电缆同时进行双向传输。请联系工厂以获取 GMSL 支持资料。
使用符合行业标准的同轴电缆或 STP 互连，最多支持四个远程传感器。每个 GMSL2 串行链路的正向运行速率为 3Gbps 或 6Gbps（固定），反向运行速率为 187.5Mbps。MAX96724/F/R 支持视频数据的聚合和复制，可将来自多个远程传感器的数据流合并，并路由至一个或多个可用的 CSI-2 输出。
| 3.2mm Ø 50Ω 同轴电缆，发泡绝缘 | 2.7mm Ø 50Ω 同轴电缆，固体绝缘 | 100Ω 屏蔽双绞线，AWG26 | |||||||
| 3GHz 时的衰减（典型值，室温） | 0.9dB/m | 1.6dB/m | 1.8dB/m | ||||||
| 3GHz 时的衰减（最大值，老化，+105°C） | 1.1dB/m | 2.0dB/m | 2.2dB/m | ||||||
| GMSL 正向/反向数据速率 | +105°C 时的典型最大电缆长度（米） | ||||||||
