ADI亚德诺 MAX96714 产品介绍

2026-03-09 0次

特性

车规级高速链路
- 最大插入损耗：-18dB（3.0GHz，6Gbps）
- 最大插入损耗：-19.5dB（1.5GHz，3Gbps）
- 自动适应通道条件的变化
- 工作环境温度范围：-40°C 至 +105°C
单个 GMSL 输入可支持高达 8MP 的成像器
- GMSL2 正向链路速率为 6/3Gbps
- GMSL1 正向链路速率为 3.12Gbps
- 187.5Mbps/1Mbps (GMSL2/1) 反向链路速率
1 个高速 4 通道 MIPI 输出端口，CSI-2 v1.3
- MIPI D-PHY v1.2 额定速率：2.5Gbps/通道
- 极性翻转和数据通道重新分配
- 支持 16 个虚拟通道

双向反向通道支持
- 9 个可配置 GPIO
- 1 个 I2C/UART 端口，高达 1MHz
- 2 个直通 I²C/UART
减少 BOM 并节省空间

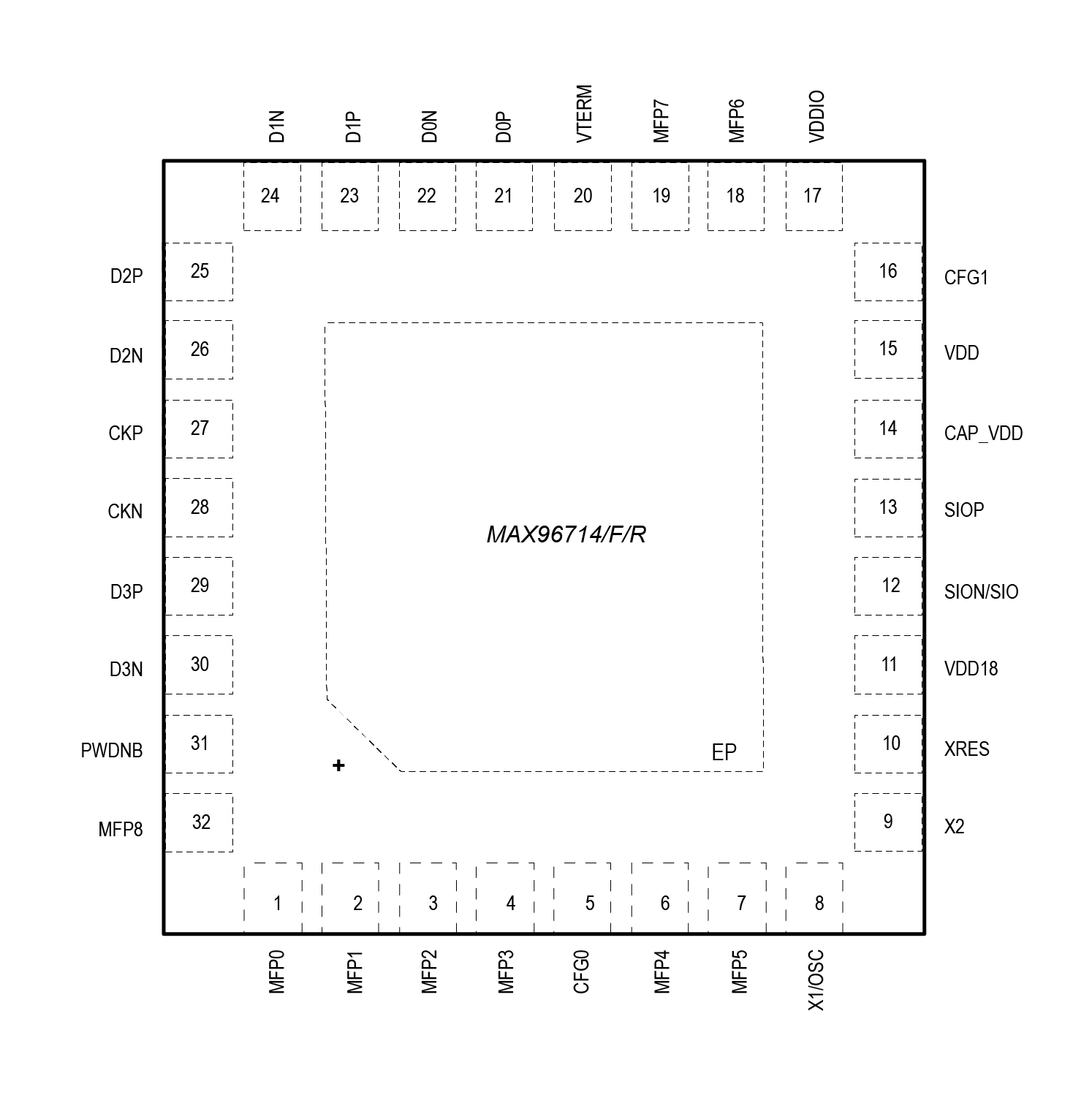

- 微型 5mm x 5mm TQFN 标准和可润湿侧翼封装
- 行业小尺寸同轴电缆供电 (PoC)
串行器上无需晶振时的 RoR 操作
GMSL2 模式下符合 ASIL-B 标准 (MAX96714/F)
支持 ASIL-B(D) 分解 (MAX96714/F)
MAX96714：6Gbps、GMSL2、ASIL-B
MAX96714F：3Gbps、GMSL2、ASIL-B
MAX96714R：3Gbps、GMSL2、QM、仅 I²C

产品详情和应用

MAX96714/F/R 反串行器将 GMSL^™2/1 输入转换为 MIPI CSI-2 输出。这些套件允许在进行前向视频传输的同时传输双向控制通道。MAX96714/F/R 在正向传输方向上以 3Gbps 或 6Gbps 的固定速率运行，而在反向传输方向上的速率为 187.5Mbps。

数据可以通过符合 GMSL2 通道规范的低成本 50Ω 同轴电缆或 100Ω STP 电缆传输。

应用

先进驾驶辅助系统 (ADAS)
前视摄像头系统 (FVC)
后视摄像头 (RVC)
驾驶员监控系统 (DMS)
