特性

• 理想用于摄像系统
  • 支持低成本50Ω同轴(100Ω STP)电缆
  • 视频数据检错
  • 高抗扰性模式，支持可靠的控制通道EMC容限
  • 同类中最佳供电电流：88mA (最大)
  • 预加重/预减重，全速模式下电缆可长达15m
  • 24引脚(4mm x 4mm)、TQFN封装，引脚间距为0.5mm
• 高速数据串行化，支持百万像素摄像头
  • 串行码率高达1.74Gbps
  • 12.5MHz至87MHz × 12位 + H/V数据
  • 16.66MHz至116MHz × 11位 + H/V数据(通过内部编码)
• 多种模式，提高系统灵活性
  • I²C模式下9.6kbps至1Mbps控制通道(带时钟展宽)
  • 交叉点开关支持任意输入位映射
  • 支持编码VSYNC和HSYNC的模式
• 降低EMI屏蔽要求
  • 可编程输出扩频
  • 跟踪并行输入上的扩频
  • 1.7V至1.9V I/O电源
• 用于摄像头上电和验证的外设功能
  • 内置PRBS发生器，用于BER测试
  • 专用GPO，用于摄像头帧同步触发和其他用途
  • 远端/本地休眠模式唤醒
• 满足AEC-Q100汽车规范
  • -40°C至+115°C工作温度范围
  • ±8kV接触放电保护和±15kV气隙放电保护，满足IEC 61000-4-2和ISO 10605标准的ESD保护要求

产品详情和应用

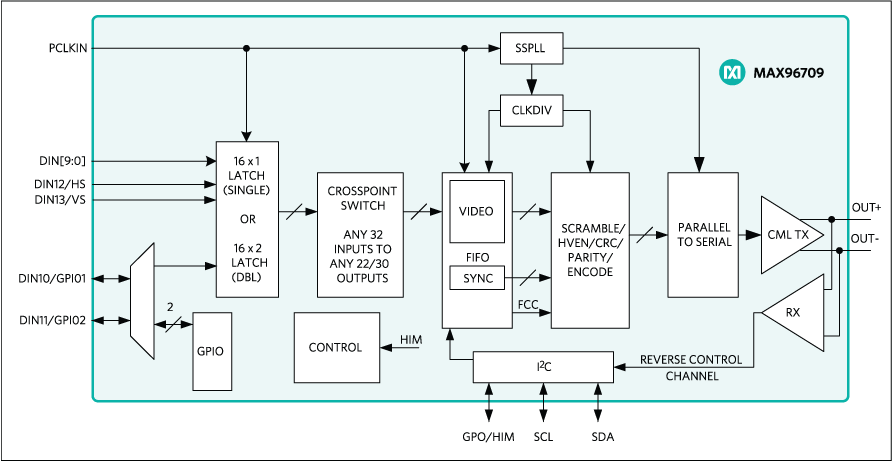

MAX96709为小尺寸串行器，采用4mm × 4mm TQFN封装，特别适合汽车摄像应用。

嵌入式通道在I²C模式下工作在9.6kbps至1Mbps，允许设置串行器、解串器和摄像寄存器，与视频定时无关。
