特性

• 通过控制通道可设置HDCP加密使能/禁用
• 控制通道处理所有HDCP协议—无需独立的控制总线
• HDCP密钥预先设置在片内的非易失安全存储器
• 2.5Gbps净荷数据率(额定3.125Gbps)
• 交流耦合串行链路，带有8b/10b行编码
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)像素时钟
• 4位至32位字长，8kHz至192kHz I²S音频通道支持高清音频
• 内置半/全双工双向控制通道
• 9.6kbps至1Mbps基本模式和旁路模式
• 中断支持触摸显示屏
• 远端I²C主机控制外设
• 可编程通道均衡器，可驱动3.125Gbps数据沿电缆传输15m
• 串行输出提供可编程扩频功能，降低EMI
• 串行数据时钟恢复无需外部参考时钟
• 自动数据率检测，允许“实时”改变数据率
• 内置PRBS检测器，用于串行链路的BER测试
• ISO 10605和IEC 61000-4-2 ESD保护

产品详情和应用

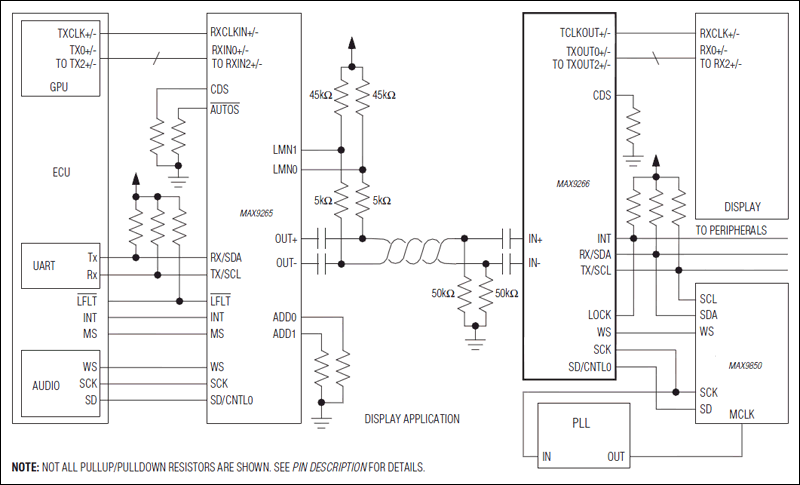

MAX9266吉比特多媒体串行链路(GMSL)解串器带有LVDS系统接口和宽带数字内容保护(HDCP)加密，用于DVD和Blu-ray™视频及音频数据保护。该款解串器配合任何HDCP-GMSL串行器，构成数字串行链路，用于传输控制数据和HDCP加密视频、音频数据。GMSL是经过Digital Content Protection, LLC (DCP)认证的接口。

解串器具有3通道和4通道模式。3通道模式输出三路LVDS数据(21位)、UART控制信号和三路音频输出。4通道模式输出4路LVDS数据(28位)、UART控制信号、三路音频输出和附加的控制信号。3路音频输出为I²S音频，支持8kHz至192kHz采样率、4位至32位采样深度。嵌入式控制通道在串行器和解串器之间形成9.6kbps至1Mbps全双工差分UART链路。电子控制单元(ECU)或微控制器(µC)可位于链路的串行器侧(通常用于视频显示)、链路的解串器侧(通常用于图像检测)，或两侧。控制通道使能远端外设的ECU/µC控制，例如背光控制、触摸屏输入，执行HDCP的相关操作。

串行链路信号为交流耦合电流模式逻辑(CML)，8b/10b编码。为了驱动更长电缆，GMSL串行器提供可编程预加重/去加重，解串器提供可编程通道均衡器。为了降低EMI，解串器的LVDS和控制输出级具有可编程扩频功能。串行链路输入和LVDS输出满足ISO 10605和IEC 61000-4-2 ESD标准。解串器主电源电压为3.3V；I/O电源为1.8V至3.3V。器件采用48引脚TQFP封装，带裸焊盘，工作在-40°C至+105°C汽车级温度范围。

应用

• 高分辨率汽车导航
• 后排座信息终端
