ADI亚德诺 MAX9295D 产品介绍

2026-03-09 0次

特性

双 4 通道 MIPI CSI-2 v1.3 端口
- MIPI D-PHY v1.2，80Mbps
- 每通道 2.5Gbps
- 4 通道 CSI-2 虚拟通道支撑
- 支持 RAW8/10/12/14/16/20、RGB565/666/888 和 YUV8-/10-Bit 数据类型
- CSI-2 GMSL2 模式下的输入接受具有不同视频时间和分辨率的摄像机
- CSI-2 ECC 和校验和错误检测和标记
- CSI-2 通道重新分配和极性翻转
可选择 3/6Gbps 的 GMSL2 或向后兼容的 GMSL1 模式
- 在 GMSL1 模式下使用 GMSL2 解串器时运行速度高达 4.5Gbps
- 适用于小型电缆供电（PoC）滤波器的 187.5Mbps 反向链路
- 用于串行链路 BER 测试的前向和反向通道 PRBS
- 用于连续链路裕度诊断的反向通道眼图张开监视器
- 反向信道自适应均衡允许同轴电缆长度超过 15 米并带有多个内联连接器
- 交叉点开关将输入重新映射到任何所需的解串器输出顺序
ASIL 相关功能安全特性 (GMSL2)
- 符合 ASIL B 标准
- 侧信道数据（I²C、UART、SPI、GPIO）的 16 位 CRC 保护，检测到错误后重新传输
- 视频行数据的可选 32 位 CRC 保护
- 视频水印插入与检测

用于设备配置和外设通信的并发侧通道
- GMSL2：I²C/UART、双直通 I²C/UART、SPI、GPIO 和寄存器可编程 GPIO
- GMSL1：I² C/UART、隧道 GPI-GPO 和 CNTL 链路以及寄存器可编程 GPIO
- 四个硬件可选的设备地址
三个内部和三个外部电源电压监视器
50Ω 同轴电缆或 100Ω STP
可编程扩频降低 EMI
具有裸露焊盘和可用可湿性侧面的 7mm x 7mm TQFN 封装
工作温度范围为 -40°C 至 +105°C
AEC-Q100 2 级

产品详情和应用

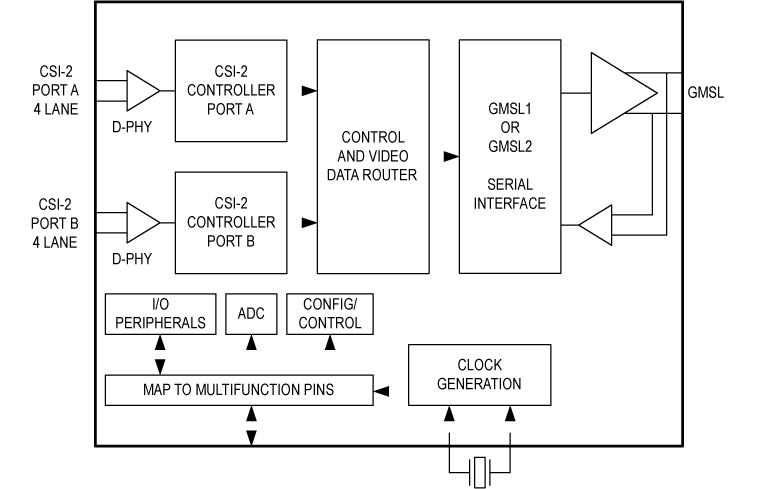

MAX9295D 将单端口或双端口 MIPI CSI-2 数据流转换为 GMSL2™ 或 GMSL1™，同时发送和接收控制通道数据，从而能够在长度超过 15m 的电缆上实现前向视频和双向控制数据的全双工单线传输。在 GMSL2 模式下，设备的正向运行速率为 3Gbps 或 6Gbps（固定），反向运行速率为 187.5Mbps。在 GMSL1 模式下，MAX9295D 可与第一代 3.12Gbps 或 1.5Gbps GMSL1 解串器配对使用，或与配置为 GMSL1 模式的 GMSL2 解串器配合使用，工作速度高达 4.5Gbps。该设备的工作温度范围为 -40°C 至 +105°C，且设备符合 AEC-Q100 二级标准。电缆可以是同轴电缆或屏蔽双绞线（STP）。

表 1. 典型最大电缆长度 vs. 衰减

3.2mm Ø 50Ω 同轴电缆，发泡绝缘

2.7mm Ø 50Ω 同轴电缆，固体绝缘

100Ω 屏蔽双绞线，AWG26

3GHz 时的衰减（典型值，室温）

0.9dB/m

1.6dB/m

1.8dB/m

3GHz 时的衰减（最大值，老化，+105°C）

1.1dB/m

2.0dB/m

2.2dB/m

GMSL 正向/反向数据速率
