特性

• 单片解串器(对比SerDes)，尤其适合于单向数据链路
• 自动时钟恢复
• 允许热插入和同步，无须终止系统运行
• 额定速率的BLVDS串行输入，适合于点对点和总线应用
• 快速伪随机锁相
• 宽参考时钟输入范围
  • 16MHz至45MHz (MAX9206)
  • 40MHz至60MHz (MAX9208)
• 720ps_P-P的高抖动承受能力(MAX9206)
• 30mA的低电源电流(MAX9206工作于16MHz)
• 10位并行LVCMOS/LVTTL输出
• 高达600Mbps的数据吞吐率(MAX9208)
• 可编程的输出选通边沿
• 引脚兼容于DS92LV1212A和DS92LV1224

产品详情和应用

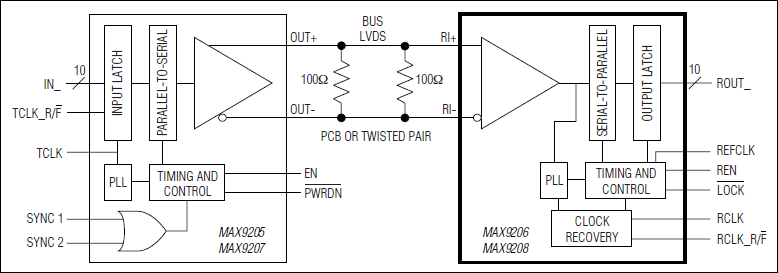

MAX9206/MAX9208解串器将高速串行BLVDS数据流转换位10位宽度的并行LVCMOS/LVTTL数据和时钟。解串器与串行器配对使用，如MAX9205/MAX9207串行器，完成将10位宽度的并行数据转换为串行BLVDS信号。串行器/解串器组合减少了互连线、简化了PCB布线和缩小了电路板尺寸。

MAX9206/MAX9208通过电路板线或双绞线，接收串行数据的速度分别高达450Mbps和600Mbps。这些器件结合了频率锁相、位锁相和帧锁相，以产生并行速率时钟和并行对齐的10位数据。串行器消除了并行总线的时钟至数据和数据至数据扭曲。

电源关断模式将典型的电源电流降低至600µA以下。一旦上电(加上电源或驱动/PWRDN为高电平，MAX9206/MAX9208在收到同步信号或来自MAX9205/MAX9207的串行数据后，即可完成时钟锁相。输出使能端可以禁止输出，在保持锁相的前提下，将并行数据输出和恢复时钟输出置为高阻态。

MAX9206/MAX9208工作于+3.3V单电源，指定温度范围为-40°C至+85°C，MAX9206/MAX9208提供28引脚SSOP封装。

应用

• 上/下路复用器
• 背板与互连应用
• 蜂窝电话基站
• 数字交叉连接
• DSLAM
• 网络路由器和交换机
