特性

• 非常适合摄像头应用
  • 与低成本50Ω同轴电缆和FAKRA连接器或100Ω STP配合使用
  • 错误检测/纠正
  • I²C 到 I²C 模式下支持9.6kbps至1Mbps控制通道，具有时钟延展功能
  • 出色的电源电流：90mA（最大值）
  • 百万像素摄像头的双倍速率时钟
  • 电缆均衡功能支持15m电缆全速运行
  • 48引脚(7mm x 7mm) TQFN-EP封装，引脚间距为0.5mm
• 百万像素摄像头的高速数据反序列化
  • 单输出或双输出的串行比特率高达1.5Gbps：6.25MHz至100MHz时钟
• 多种控制通道模式实现系统灵活性
  • UART到UART或UART到I2C模式下支持9.6kbps至1Mbps控制通道
• 降低EMI和屏蔽要求
  • 输入可编程范围：100mV至500mV
  • 单端或50mV至400mV差分模式
  • 并行输出上的可编程扩频有助于降低EMI
  • 在串行输入端跟踪扩频
• 提供用于摄像头上电和验证的外设功能
  • 内置用于串行链路BER测试的PRBS检查器
  • 两个GPIO端口
  • 用于摄像头帧同步触发和其他用途的专用"上/下"GPI
  • 远程/在本地从睡眠模式唤醒
• 满足严格的汽车和工业要求
  • 工作温度范围为-40°C至+105°C
  • ±10kV接触放电和±15kV空气放电IEC 61000-4-2 ESD保护
  • ±10kV接触放电和±30kV空气放电ISO 10605 ESD保护

产品详情和应用

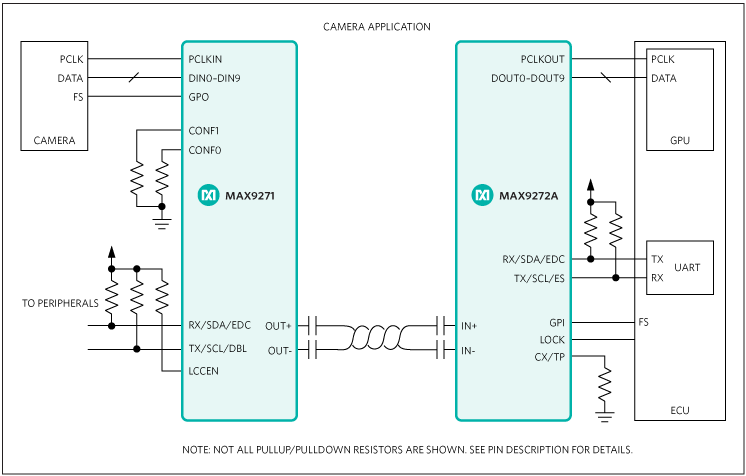

MAX9272A紧凑型解串器可用于通过50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆与GMSL串行器进行接口。该器件与MAX9271或MAX9273串行器配对使用。

并行输出可编程为单输出或双输出。双输出在每个像素时钟周期选通输出一半的并行字。双输出可与具有双输入功能的GMSL串行器一起使用。

该器件具有一个运行速度为9.6kbps至1Mbps的嵌入式控制通道。通过使用控制通道，微控制器(µC)可以不受视频时序影响，随时对串行器/解串器和外设寄存器进行编程。提供两个可编程GPIO端口和一个连续采样的GPI输入。

为了与更长的电缆一起使用，该器件配有可编程均衡器。并行输出端可提供可编程扩频。串行输入符合ISO 10605和IEC 61000-4-2 ESD标准。内核电源范围为1.7V至1.9V，I/O电源范围为1.7V至3.6V。该器件采用48引脚(7mm x 7mm) TQFN-EP封装，引脚间距为0.5mm，工作温度范围为-40°C至+105°C。

应用

• 车载摄像系统
