特性

• 可配合任何GMSL解串器使用
• 2.5Gbps有效载荷数据速率，交流耦合串行链路，带有8B/10B行编码
• 支持24位彩色WXGA (1280 x 800)
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)输入时钟
• 4位至32位字宽、8kHz至192kHz I²S音频通道支持高清音频
• 内置半双工/全双工双向控制通道(100kbps至1Mbps)
• 中断支持显示器的触摸屏功能
• 远端I²C主机控制外设
• 预加重电缆驱动器
• 串行输出端的可编程频谱扩展功能有效降低EMI
• 自动数据速率检测允许“实时”改变数据速率
• 输入时钟PLL抖动抑制
• 片内PRBS发生器用于串行链路的BER测试
• 电缆故障检测器能够检测串行链路对地或对电池短路以及开路故障
• ISO 10605和IEC 61000-4-2 ESD保护
• -40°C至+105°C工作温度范围
• 1.8V至3.3V I/O电源、1.8V核电源和3.3V LVDS电源
• 专利申请中

产品详情和应用

MAX9249串行器带有LVDS系统接口，采用Maxim吉比特多媒体串行链路(GMSL)技术。MAX9249串行器与GMSL解串器配合使用，构成完整的数字串行链路，实现高速视频、音频和控制数据的传输。

MAX9249采用15m屏蔽双绞线(STP)电缆传输时允许2.5Gbps的最大串行载荷数据速率。串行器可以工作在最高104MHz (3通道LVDS)或78MHz (4通道LVDS)的时钟速率。串行链路支持从QVGA (320 x 240)到WXGA (1280 x 800)以及24位彩色的显示器。

3通道模式处理3路LVDS数据(21位)、UART控制信号以及3路音频信号；4通道模式处理4路LVDS数据(28位)、UART控制信号以及3路音频信号和/或3路辅助并行输入。3路音频输入组成标准的I²S接口，支持8kHz至192kHz采样速率和4位至32位音频字长。内部控制通道在串行器和解串器之间构成全双工、100kbps至1Mbps差分UART链路。电子控制单元(ECU)或微控制器(µC)可置于链路的MAX9249侧(用于视频显示)、链路的解串器侧(用于图像检测)或放置在两侧。此外，控制通道可以使能远端外设的ECU/µC控制，实现背光控制、灰度gamma校准、相机模块以及触摸屏控制。与外设的基本通信模式包括I²C或GMSL UART格式。旁路模式下可以采用定制的UART格式进行全双工通信。

MAX9249串行驱动器的预加重功能配合GMSL解串器的通道均衡器可有效延长链路的通信距离，提高链路可靠性。MAX9249还提供频谱扩展功能，有效降低串行链路和GMSL解串器并行输出的EMI。串行输出符合ISO 10605和IEC 61000-4-2 ESD保护标准。

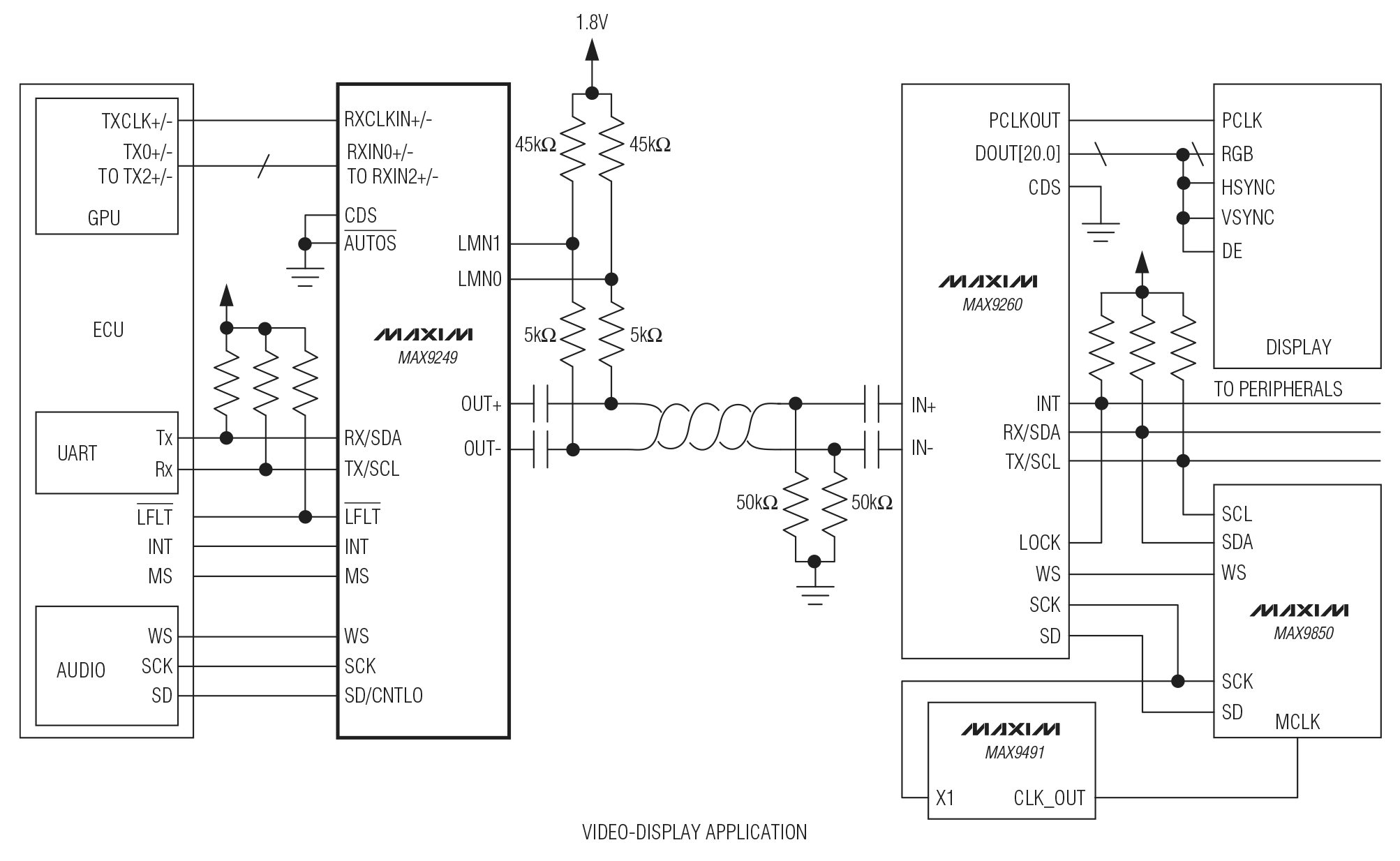

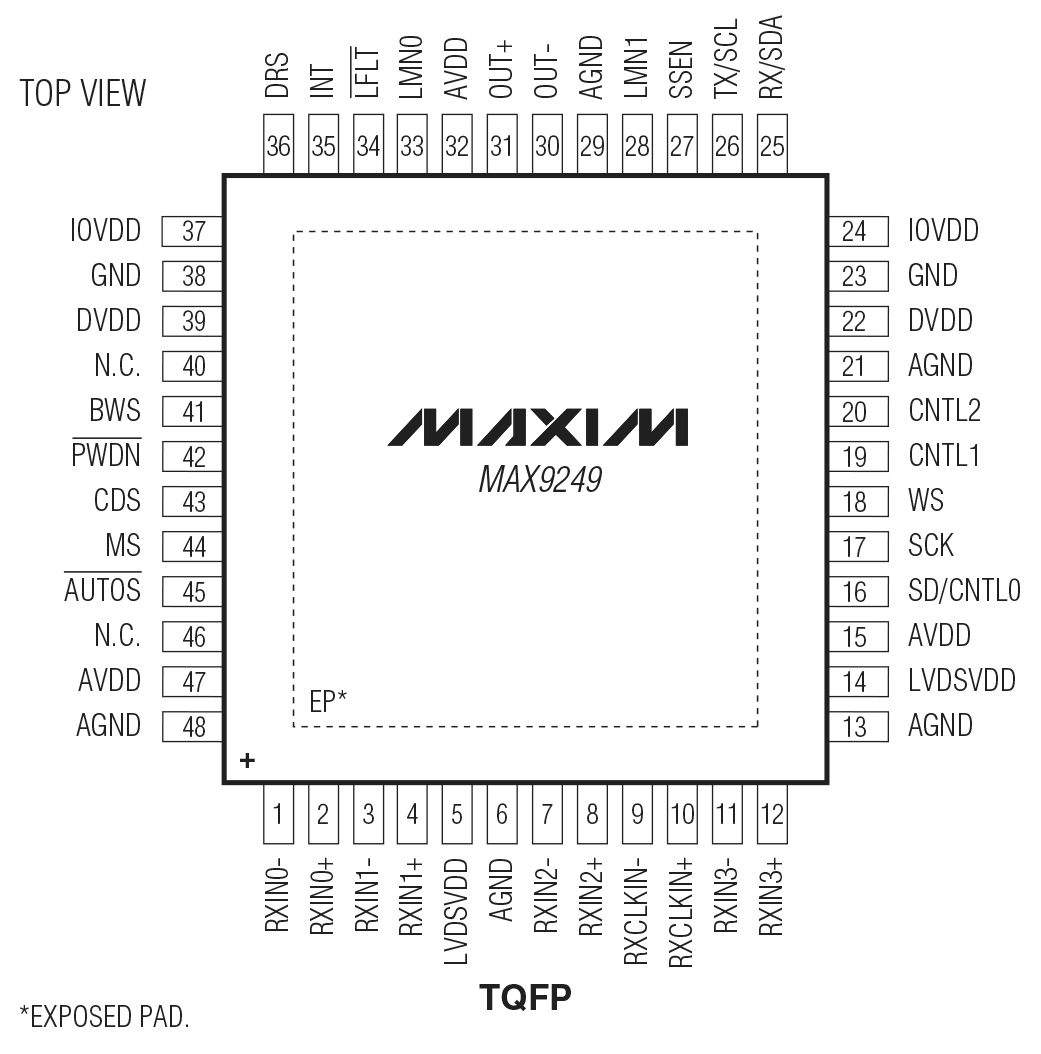

MAX9249核心电路的供电电压为1.8V，I/O供电范围为1.8V至3.3V。MAX9249采用48引脚TQFP封装(7mm x 7mm)，带有裸焊盘，能够在-40°C至+105°C汽车级温度范围内保证其电气性能。

应用

• 高分辨率汽车导航
• 兆像素照相系统
• 后排座信息终端
