ADI亚德诺 MAX96724R 产品介绍

2026-03-09 0次

特性

车规级高速链路
- 最大插入损耗：-21.0dB（3.0GHz，6Gbps）
- 最大插入损耗：-19.5dB（1.5GHz，3Gbps）
- 自动适应信道条件的变化
- 工作环境温度：-40°C至+105°C
四路可独立配置GMSL输入
- 6/3Gbps GMSL2和3.12Gbps GMSL1链路速率
- 187.5Mbps/1Mbps (GMSL2/1)反向链路速率
- 支持GMSL2/1像素和隧道混合输入
2x4或4x2通道MIPI CSI-2 v1.3输出
- MIPI D-PHY v1.2额定速率：2.5Gbps/通道
- C-PHY v1.0额定速率：5.7Gbps/通道
- 聚合和复制功能
- 16/32虚拟通道支持D-PHY/C-PHY

D-PHY（成像器）至C-PHY (SoC)自动转换
参考信号与反向(RoR)时钟控制
双向反向通道支持
- 9个可配置GPIO
- 2个I²C端口，速率高达1Mbps
符合ASIL-B标准(MAX96724/F)
易用特性
减少BOM并节省空间
- 小型8x8mm TQFN标准和侧可湿封装
- 小尺寸同轴电缆供电(PoC)

产品详情和应用

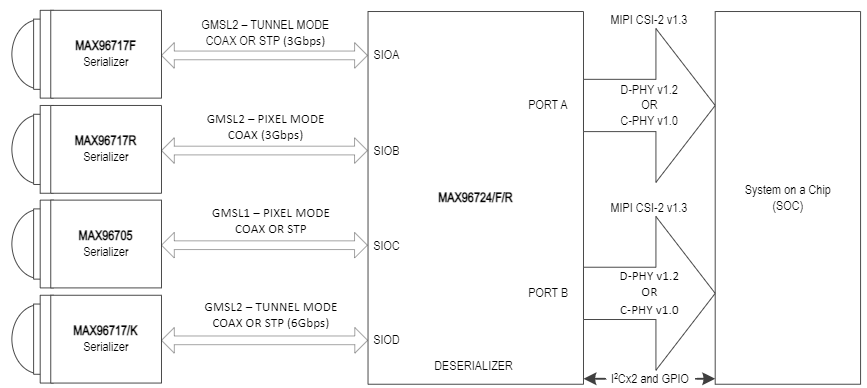

MAX96724/F/R解串器可以将四路GMSL^™2/1输入转换为1、2或4路MIPI D-PHY或C-PHY输出。该器件支持通过符合GMSL通道规范的50Ω同轴电缆或100Ω STP电缆同时进行双向传输。联系工厂获取GMSL支持资料。

使用符合行业标准的同轴电缆或STP互连，最多支持四个远程传感器。每个GMSL2串行链路的正向运行速率为3Gbps或6Gbps（固定），反向运行速率为187.5Mbps。MAX96724/F/R支持视频数据的聚合和复制，可将来自多个远程传感器的数据流合并，并路由至一个或多个可用的CSI-2输出。

表1.典型最大电缆长度

3.2mm Ø 50Ω同轴电缆，发泡绝缘

2.7mm Ø 50Ω同轴电缆，固体绝缘

100Ω屏蔽双绞线，AWG26

3GHz时的衰减（典型值，室温）

0.9dB/m

1.6dB/m

1.8dB/m

3GHz时的衰减（最大，老化，+105°C）

1.1dB/m

2.0dB/m

2.2dB/m

GMSL正向/反向数据速率

+105°C时的典型最大电缆长度（米）
