特性

• 可配合任何GMSL解串器使用
• 通过控制通道设置HDCP加密使能/禁用
• 控制信号处理所有HDCP协议事务—无需独立的控制总线
• HDCP密钥设置在非易失安全存储器
• 2.5Gbps净荷数据率(额定3.125Gbps)
• 交流耦合串行链路，带有8b/10b行编码
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)像素时钟
• 4位至32位采样深度，8kHz至192kHz I²S音频通道支持高清音频
• 内置半/全双工双向控制通道
  • 基本模式：9.6kbps至1Mbps
  • 旁路模式：9.6kbps至1Mbps
• 两个3电平输入，提供9个从地址
• 中断支持触摸显示屏
• 远端I²C主机控制外设
• 可编程预加重/去加重
• 串行链路和解串器输出提供可编程扩频，降低EMI
• 自动数据率检测功能，允许“实时”改变数据率
• LVDS时钟输入可旁路PLL，用于衰减抖动
• 内置PRBS发生器，用于串行链路的BER测试
• 可检测串行链路对地、对电池短路以及开路故障
• ISO 10605和IEC 61000-4-2 ESD保护

产品详情和应用

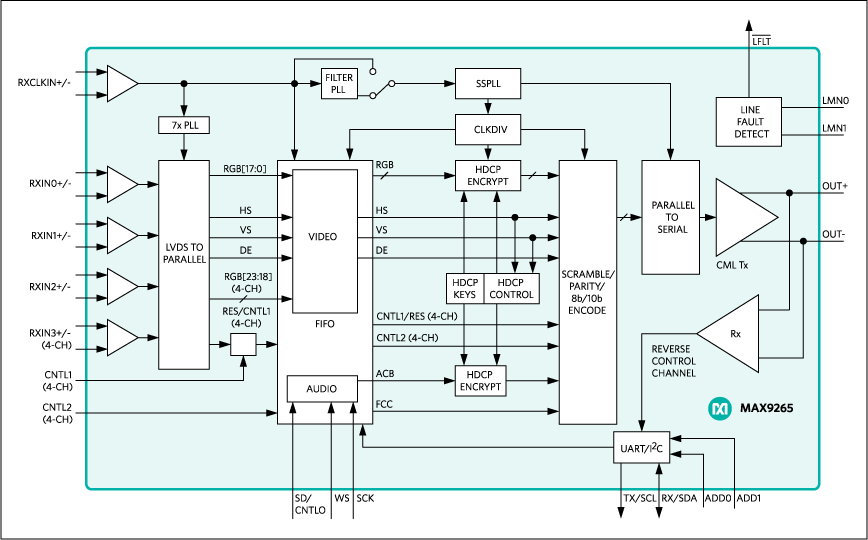

MAX9265吉比特多媒体串行链路(GMSL)串行器具有LVDS系统接口和宽带数字内容保护(HDCP)加密，用于DVD和Blu-ray™视频及音频数据的内容保护。串行器可配合任何HDCP GMSL解串器，构成数字串行链路，用于传输控制数据和HDCP加密视频及音频数据。GMSL是经过Digital Content Protection (DCP)，LLC认证的HDCP技术。

3通道模式下，对3路LVDS数据(21位)、UART控制信号和3路音频输入进行串行处理。4通道模式下，对4路LVDS数据(28位)、UART控制信号、3路音频输入以及辅助控制输入进行串行处理。3路输入用于I²S音频，支持8kHz至192kHz采样率，4位至32位采样深度。内嵌控制通道在串行器和解串器之间形成9.6kbps至1Mbps全双工、差分UART链路。电子控制单元(ECU)或微控制器(µC)可位于链路的串行器侧(通常用于视频显示)、链路的解串器侧(通常用于图像检测)，或两侧。控制通道使能远端外设的ECU/µC控制，例如背光控制、触摸屏，并执行HDCP的相关操作。

串行链路信号为交流耦合的CML，8b/10b编码。为了驱动更长电缆，串行器提供可编程驱动器预加重/去加重；为了降低EMI，在串行输出提供可编程扩频功能。串行输出满足ISO 10605和IEC 61000-4-2 ESD标准。

串行器采用1.8V主电源、1.8V至3.3V I/O电源，以及3.3V LVDS电源。器件提供48引脚、TQFP封装，带裸焊盘，工作在-40°C至+105°C汽车级温度范围。

应用

• 高分辨率汽车导航
• 兆像素照相系统
• 后排座信息终端
