特性

• 理想用于多格式流媒体应用
  • 驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP
  • 图像传感器的数据被同步至相同像素
  • 内部/外部自动产生摄像头同步
  • 电缆均衡，全速工作时传输距离长达15m
• 多路输入/输出功能，提高系统灵活性
  • 1至4通道CSI-2输出，速率为80Mbps至1200Mbps每通道
  • 可交换/可选择串行输入/输出，极性可交换
  • UART、UART/I&sup2C混合或I²C模式下，提供9.6kbps至1Mbps控制通道，带时钟展宽
• 用于系统上电和验证的外设功能
  • 内置PRBS检测器，用于串行链路的BER测试
  • 可编程选择9个默认器件地址
  • 2个专用GPIO端口
  • 高灵敏度模式，最大程度上抑制控制通道噪声
• 满足严格的汽车和工业要求
  • -40°C至+105°C工作温度范围
  • ISO 10605 ±8kV接触放电和±20kV气隙放电ESD保护，以及IEC 61000-4-2 ±8kV接触放电和±12kV气隙放电ESD保护

产品详情和应用

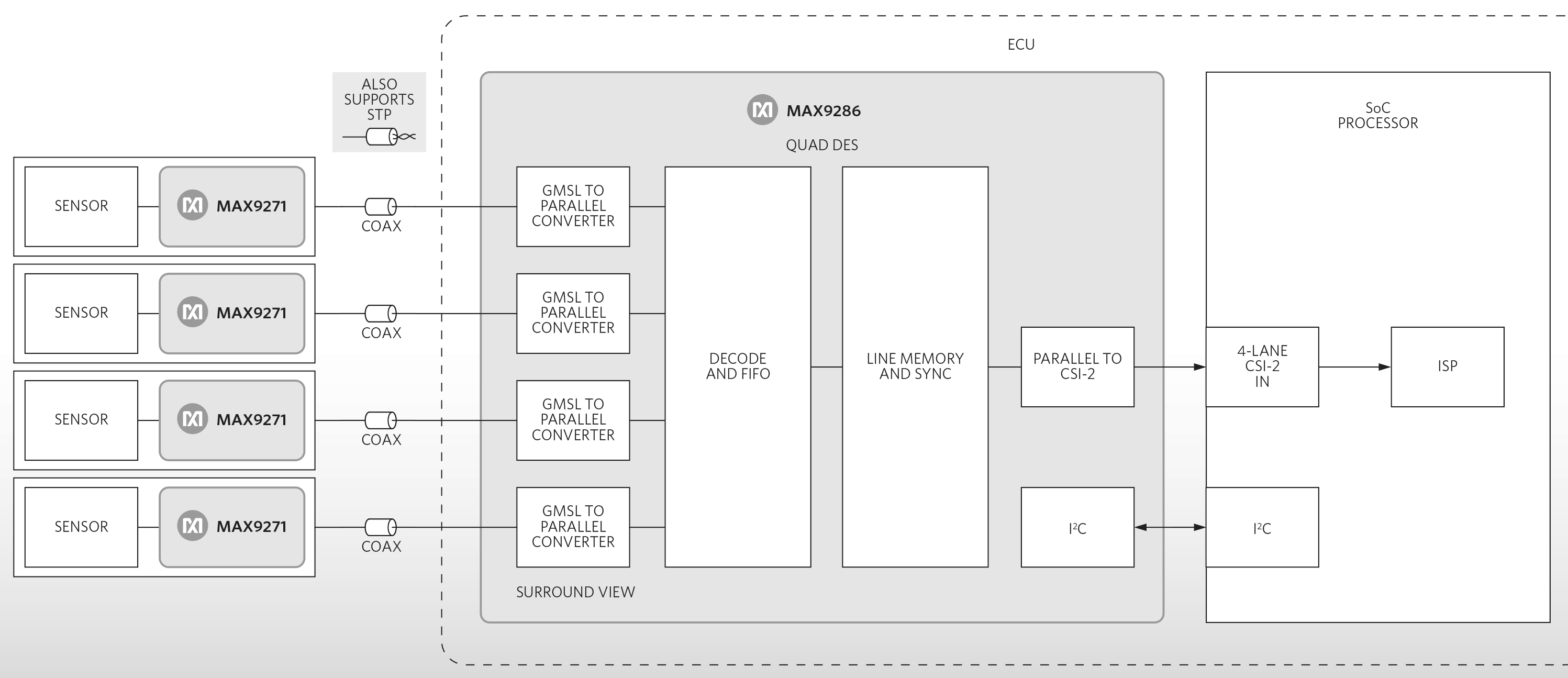

MAX9286吉比特多媒体串行链路(GMSL)解串器接收多达四个GMSL串行器的数据，采用50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆，通过四个CSI-2通道输出数据。每条串行链路具有嵌入式控制通道，工作在9.6kbps至1Mbps，工作模式为UART至UART、UART至I²C以及I²C至I²C模式。利用控制通道，μC能够随时设置串行器、解串器和任何外设寄存器，独立于视频定时。可屏蔽的广播操作加快图像传感器寄存器的设置。

对于较长的电缆，解串器具有可编程电缆均衡器和可编程检错及纠错。串行输入满足ISO 10605和IEC 61000-4-2 ESD标准。核电源供电范围为1.7V至1.9V，I/O电源范围为1.7V至3.6V。

器件采用无铅(Pb)、56引脚、8mm x 8mm SWTQFN和TQFN封装，带有裸焊盘，引脚间距为0.5mm。

应用

• 3D摄像系统
• 机器视觉系统
• 全景可视系统
