特性

• 行业标准的4线接口简化I/O端口扩展，最多可扩展到28路I/O，与微处理器架构无关
  • 高速、26MHz、SPI/QSPI™/MICROWIRE®兼容串口
  • 2.25V至5.5V工作电压
  • 20或28个I/O端口，可配置为推挽式逻辑输出、施密特逻辑输入或带内部上拉的施密特逻辑输入
  • 7个I/O端口具有逻辑跳变检测功能
• 低功耗降低电源要求
  • 11µA (最大值)关断电流

产品详情和应用

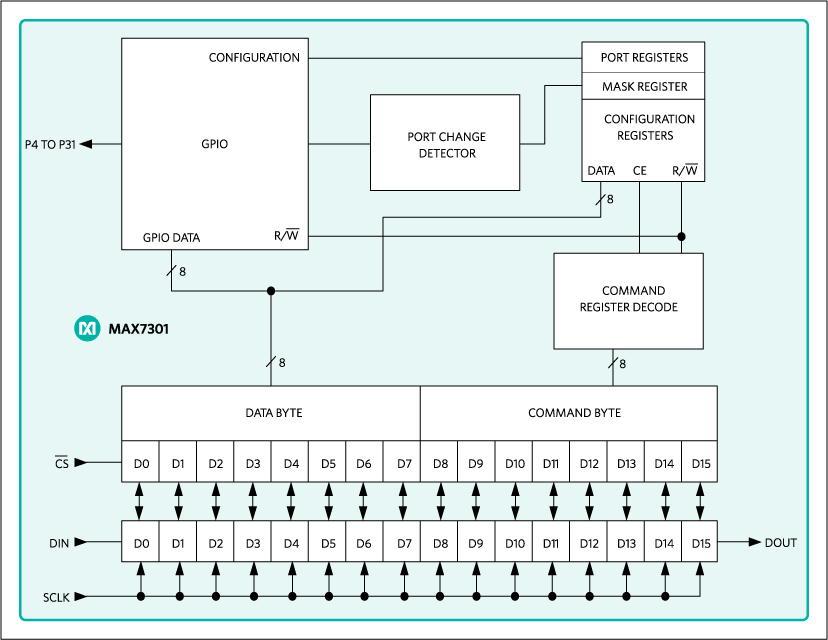

MAX7301是一款紧凑型、串行接口、I/O扩展器(或通用I/O (GPIO)外设)，为微处理器提供最多28个端口。每个端口都可独立地由用户配置为逻辑输入或逻辑输出。

每个端口都可配置为推挽式逻辑输出，能够吸取10mA，源出4.5mA，或施密特逻辑输入，带有可选的内部上拉。其中七个端口具有可配置的跳变检测逻辑，当端口逻辑电平变化时产生中断。通过一个SPI™兼容的4线串行接口可以对MAX7301进行控制。

MAX7301AAX和MAX7301ATL具有28个端口，分别采用36引脚SSOP和40引脚TQFN封装。MAX7301AAI有20个端口，分别采用28引脚SSOP封装。

如需2线I²C接口的相似器件，参见MAX7300数据资料。

对于引脚兼容、可提供24mA恒流LED驱动的端口扩展器，请参考MAX6957数据资料。

应用

• 游戏机
• 工业控制器
• 系统监视
• 白色家电
