特性

• 单片串行器(对比SerDes)，尤其适合于单向数据链路
• 用于解串器的同步成帧位允许板卡热插入，无须中止系统运行
• 额定速率的LVDS串行输出，适合于点对点和总线应用
• 宽参考时钟输入范围
  • 16MHz至40MHz (MAX9205)
  • 40MHz至66MHz (MAX9207)
• 140ps (峰峰值)的低系统抖动(MAX9207)
• 34mA的低电源电流(MAX9205)
• 10位并行LVCMOS/LVTTL接口
• 高达660Mbps的有效数据速率(MAX9207)
• 可编程的输入锁存边沿
• 与DS92LV1021和DS92LV1023引脚兼容的升级器件

产品详情和应用

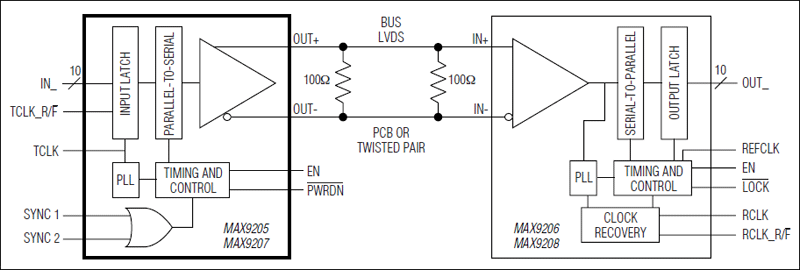

MAX9205/MAX9207串行器将10位宽度并行LVCMOS/LVTTL数据转换为串行高速总线LVDS数据流。串行器与解串器配对使用，如MAX9206/MAX9208解串器，完成将串行输出再转换为10位宽度的并行数据。

MAX9205/MAX9207在PCB线或双绞线上，传输串行数据的速度分别高达400Mbps和660Mbps。因为时钟是从串行数据流中提取，所以消除了在并行总线上出现的时钟至数据和数据至数据扭曲。

该串行器不需要外接元件，也仅需少量的控制信号。由TCLK_R/F选择输入数据选通边沿，当器件停止工作时，/PWRDN可用于省电控制。一旦上电，将激活同步模式，它还受控于两个同步输入端：SYNC1和SYNC2。

MAX9205可以锁定16MHz至40MHz系统时钟，而MAX9207可以锁定40MHz至66MHz的系统时钟。在器件完全锁定本地系统时钟之前，以及器件处于电源关断模式下，串行器输出保持高阻态。

两种器件均工作于+3.3V单电源，指定工作温度范围-40°C至+85°C，提供28引脚SSOP封装。

应用

• 上/下路复用器
• 背板与互连应用
• 蜂窝电话基站
• 数字交叉连接
• DSLAM
• 网络路由器和交换机
