量产
特性
- 18-GPIO 端口扩展器或 10 × 8 键盘矩阵
- GPIO 可配置为 GPI、GPO 和键盘行或列
- 双光传感器输入（C8 和 C9）
- I2C 接口
- I2C 寄存器读取自动递增
- 1.8 V 至 3.0 V 工作电压
- 键盘锁功能
- 开漏中断输出
- 按键按下和按键松开中断
- 支持电平可编程性的 GPI 中断
- 可编程的上拉电阻
- 带有溢出中断的按键事件计数器
- 在复位线路和 GPI 上具有 50 μs 去抖动
- 1次按键时，典型的空闲电流为 1 μA，典型的轮询电流消耗为 55 μA。
- 4 mm × 4 mm 小 LFCSP 封装
产品详情和应用
ADP5588是一款I/O端口扩展器和键盘矩阵，适用于需要大型键盘矩阵和扩展I/O线路的QWERTY型电话。I/O扩展器IC可以在移动平台中解决主处理器GPIO数量有限的问题。
ADP5588采用4 mm × 4 mm小型封装，具有足够的能力处理所有按键扫描和解码工作，并通过 I2C® 接口和中断来标记处理器的按键按下和松开操作。它使得主微处理器无需监控键盘，从而将电流消耗降至较低，并增加了处理器带宽。它还配有缓冲区/FIFO和按键事件计数器，借助溢出换行和中断功能，可处理和跟踪多达10个未处理的按键或GPI事件。
ADP5588具有键盘锁功能，可以选择在按键按下和松开时触发或不触发中断。与主处理器的所有通信均使用一条中断线路和两条与I2C兼容的接口线路完成。ADP5588可配置为最多8行 × 10列的键盘矩阵（最多80个按键）。

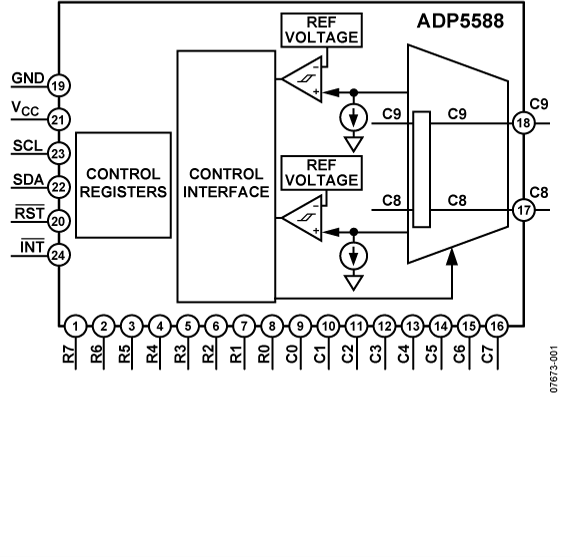

当它用于较小的键盘矩阵时，可以将未使用的行和列引脚重新配置为通用输入、输出或光传感器输入。R0、R1、R2、R3、R4、R5、R6和R7表示矩阵的行引脚，而C0、C1、C2、C3、C4、C5、C6、C7、C8和C9则表示列引脚。上电时，所有行和列均默认为GPI，并且必须将其编程，以用作键盘矩阵的一部分、GPO或光传感器输入。除了键盘和GPIO功能外，C8和C9还可以配置为光传感器输入。
当配置为键盘线时，C8和C9线的功能很简单：控制接口将这些线从比较器输入断开，禁用光传感器比较器，并将它们连接到键盘矩阵的键盘列上。当用作光传感器比较器输入时，控制接口将这些引脚与键盘的连接断开，使能比较器，并将这些线连接到比较器输入上。当这些引脚配置为光传感器输入时，需要两个外部电容器(0.1 μF)。当用作GPIO时，这些引脚将从键盘和光传感器接口上移除，并且光传感器比较器以及传感器逻辑被禁用。
应用
- 专为需要大型键盘矩阵的QWERTY型电话而设计的键盘和I/O扩展器
