特性

• 串并或并串转换
• 8个通用数字I/O引脚（可承受+28V）
• SMBus 2线串行接口
• 支持反SMBSUS异步挂起
• 9个引脚可选的从机地址
• 上电时输出高阻抗(MAX1609)
• 上电时输出低电平(MAX1608)
• 电源电流：2.5µA
• 电源电压范围：+2.7V至+5.5V

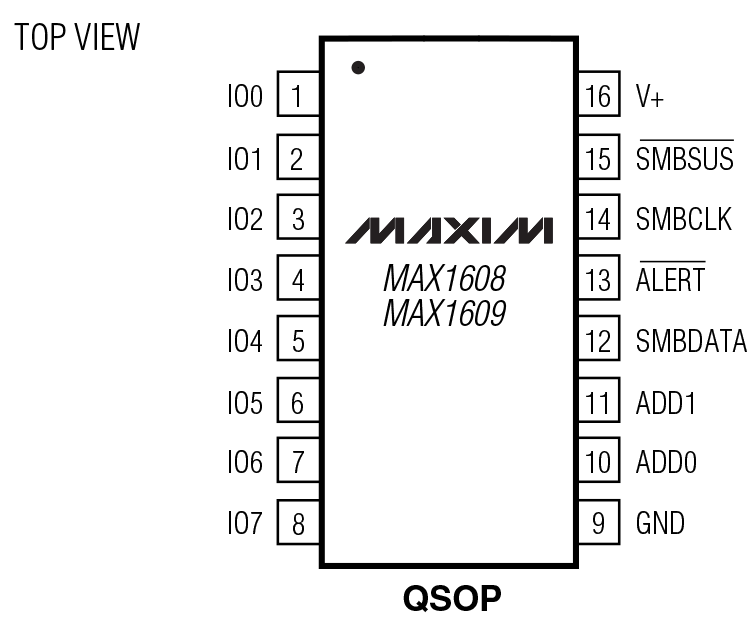

• 16引脚QSOP封装

产品详情和应用

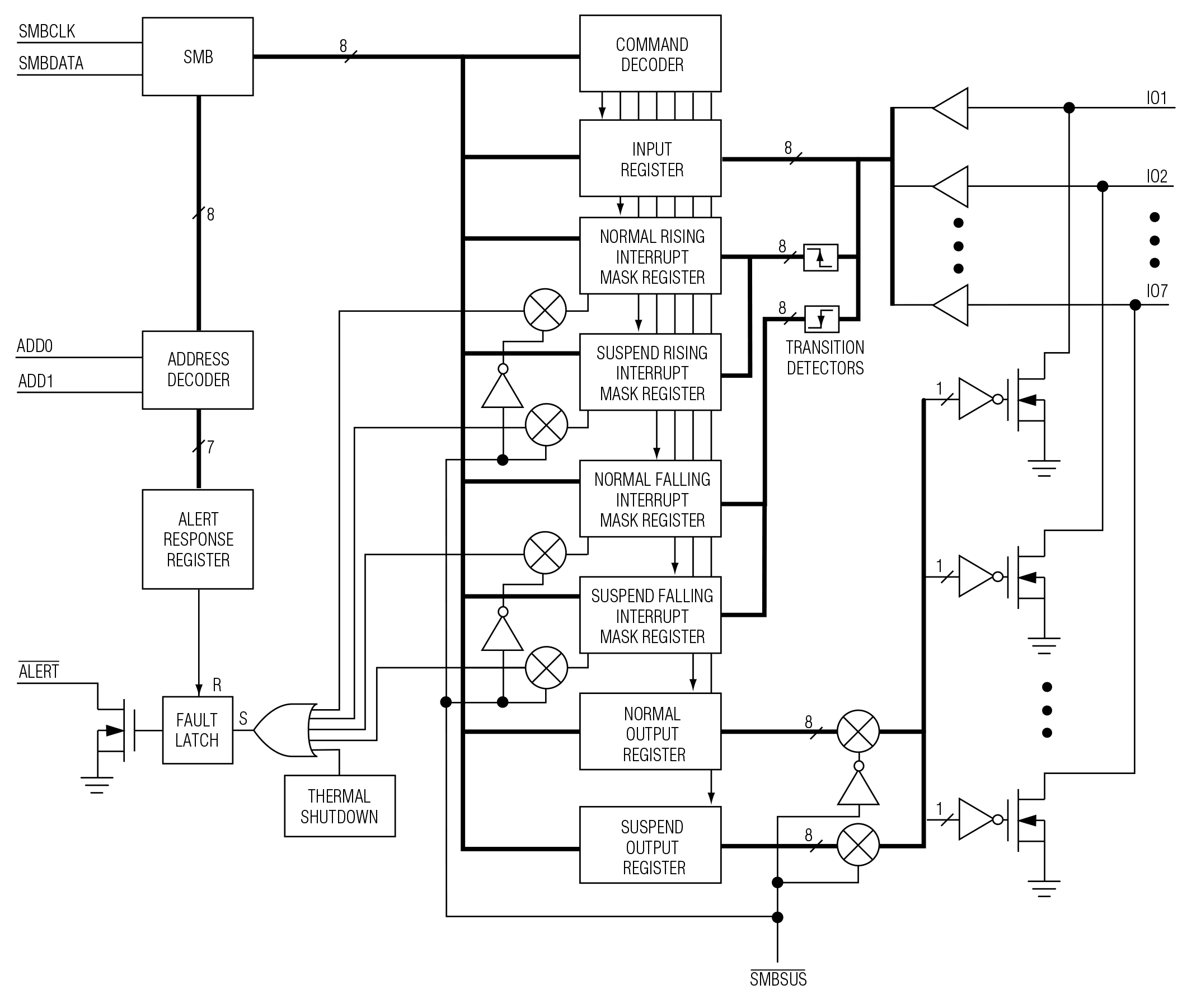

MAX1608/MAX1609通过SMBus™ 2线串行接口提供远程输入/输出(I/O)扩展。每个器件有8个高压开漏输出，作为TTL电平逻辑输入时翻倍，提供持续的双向功能。开漏输出调节MAX1608/MAX1609，以用于负载开关和其他电平转换应用，以及通用I/O应用。

借助两组完整的寄存器，使用低电平有效SMBSUS输入即可在两种状态之间切换器件及其输出，从而不会因为需要通过串行总线对输出重新编程而产生固有延迟。八条I/O线路受到持续监控，可用作输入。每条线路都可以在下降沿和/或上升沿产生异步可屏蔽中断。

对于负载开关应用，MAX1608可用于驱动N沟道MOSFET，上电时的输出为低电平；MAX1609可用于驱动P沟道MOSFET，上电时其I/O为高阻抗。两款器件的其他特性包括热过载和输出过流保护、超低电源电流以及+2.7V至+5.5V的宽电源范围。MAX1608/MAX1609采用节省空间的16引脚QSOP封装。

应用

• 工业设备
• 笔记本电脑与台式计算机
• 笔记本电脑坞站
• 并行I/O扩展
• 电源板开关
• 服务器与工作站
